Коврик водительского сиденья в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 19
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Решётка воздуховода обдува ног второго ряда левая.
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- Ковровые покрытия — коврик пола водителя в сборе
- педаль электронного акселератора в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
Снятие 2 шагов
-
Приподнимите коврик второго ряда в сборе вместе с ковролином второго ряда в сборе.
-

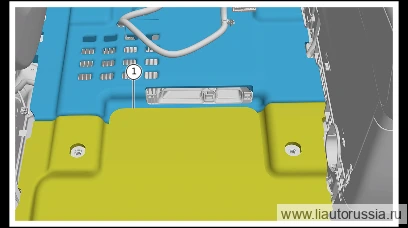

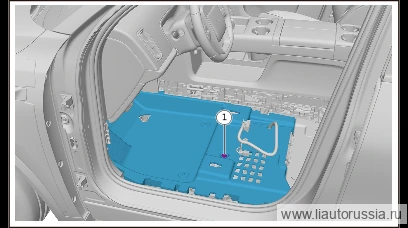

Снимите древовидные фиксаторы (1 шт.) коврика водительского места в сборе, снимите коврик водительского места в сборе.
Установка 2 шагов
-
Установите ковёр водительского места в сборе, установите фиксирующую защёлку ковра водительского места в сборе (1 шт.), при установке убедитесь, что защёлка установлена до упора. M01-89694202 древовидная защёлка
M01-89694202 -
Верните на место коврик пола второго ряда в сборе с ковровым покрытием второго ряда в сборе.
