Облицовка нижней части левой стойки A в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить элементы внутренней отделки.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения установки пластиковой лопаткой выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- Рукоятка внутренней рукоятки замка капота
Снятие 2 шагов
-

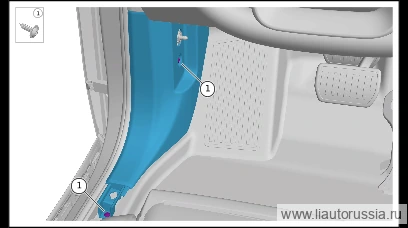

Выверните фиксирующий винт нижней облицовки левой стойки А в сборе (2 шт.).
🔧 крестовая отвёртка -

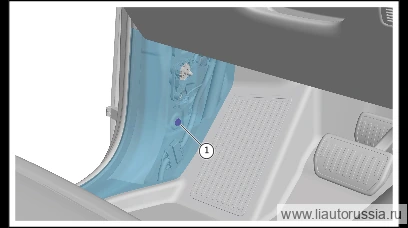

Снимите фиксатор нижней облицовки левой стойки A в сборе (1 шт.), снимите нижнюю облицовку левой стойки A в сборе.
X01-89691011одноразовая детальПримечание- X01-89691011 пластиковый фиксатор является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его новым.
- Перед поддеванием облицовки постелите полотенце вокруг точки поддевания для защиты, чтобы избежать царапин.
Установка 2 шагов
-
Установите нижнюю облицовочную панель левой стойки А в сборе, установите фиксирующую клипсу нижней облицовочной панели левой стойки А в сборе (1 шт.), убедитесь в надёжности установки.
X01-89691011одноразовая детальПримечание. X01-89691011 пластиковая клипса является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой. -
Установите крепёжные винты нижней облицовки левой стойки A в сборе (2 шт.). Q2734816F38 Саморез с полукруглой головкой и крестообразным шлицем Момент затяжки: 1,5±0,5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты нижней облицовки левой стойки A в сборе (2… | 1.5±0.5 Н·м |
