Левый задний комбинированный фонарь

Наружное освещение · Li L6 2024 · стр. 1121–1122 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левый задний комбинированный фонарь

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. защитная панель левого заднего комбинированного фонаря

Снятие 3 шагов

  1. Шаг 1

    Выверните крепёжный винт(2 шт.) левого заднего комбинированного фонаря.

    🔧 головка 10 мм
  2. Шаг 2

    В направлении стрелки нанесите несильный удар ладонью по месту, указанному стрелкой, снимите фиксатор (1 шт.), отделите левый задний комбинированный фонарь от кузова.

    A01-41330011одноразовая деталь
    Примечание
    • При выбивании фонаря наружу не прикладывайте чрезмерное усилие, одновременно защищайте фонарь от повреждений.
    • Боковой скользящий фиксатор A01-41330011 является деталью одноразового использования, после каждого демонтажа/монтажа его необходимо заменять на новый.
  3. Шаг 3

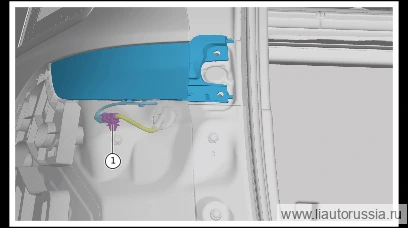

    Отсоедините разъём жгута проводов левого заднего комбинированного фонаря (1 шт.), снимите левый задний комбинированный фонарь.

Установка 3 шагов

  1. Шаг 1

    Установите разъём (1 шт.) жгута проводов левого заднего комбинированного фонаря.

  2. Шаг 2

    Установите левый задний комбинированный фонарь в направлении стрелки, установите фиксирующую защёлку(1 шт.). A01-41330011 боковая скользящая защёлка

    A01-41330011одноразовая деталь
    Примечание. A01-41330011 боковая скользящая защёлка является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять новой деталью.
  3. Шаг 3

    Установите крепёжные болты (2 шт.) левого заднего комбинированного фонаря. Q1860616F70 болт с шестигранной головкой и фланцем Момент затяжки: 4±0.5 Н·м

    ⚙︎ 4±0.5 Н·м🔧 головка 10 ммQ1860616F70

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные болты (2 шт.) левого заднего комбинированного фон…4±0.5 Н·м
