Защитная панель левого заднего комбинированного фонаря
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери багажника на электроприводе книга владельца
Снятие 2 шагов
-

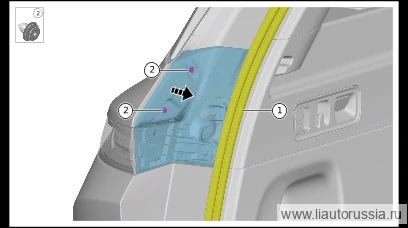

Отсоедините часть уплотнителя дверного проёма от кузова. 2. Снимите фиксирующую защёлку (2 шт.) защитной панели левого заднего комбинированного фонаря в направлении, указанном стрелкой, снимите защитную панель левого заднего комбинированного фонаря.
M01-55000014одноразовая детальПримечание. Пластиковая защёлка M01-55000014 является деталью одноразового использования, при каждой демонтаже/монтаже необходимо заменять её на новую. -
Снимите крепёжную защёлку (2 шт.) защитной панели левого заднего комбинированного фонаря.
M01-55000014одноразовая детальПримечание. Пластиковая защёлка M01-55000014 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
Установка 3 шагов
-
Установите M01-55000014 пластиковую защёлку (2 шт.), убедитесь, что защёлка установлена в правильное положение.
M01-55000014одноразовая детальПримечание. M01-55000014 пластиковая защёлка является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью. -
Установите защитную панель левого заднего комбинированного фонаря по направлению, указанному стрелкой, убедитесь, что фиксатор (2 шт.) установлен до места фиксации.
M01-55000014одноразовая детальПримечание. M01-55000014 пластиковый фиксатор является одноразовой деталью, при каждой разборке/сборке необходимо заменять его на новый. -
Подсоедините часть уплотнителя дверного проёма к кузову.
