Защита топливного бака
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали

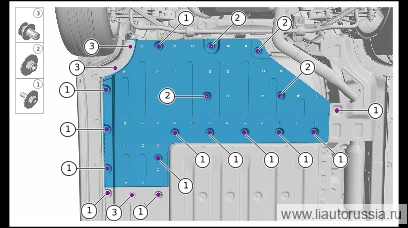

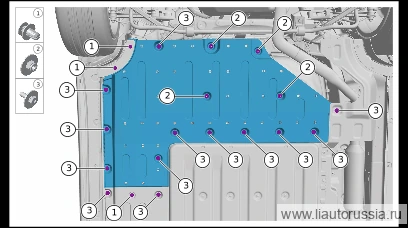

Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 3 шагов
-
Снимите кнопочные фиксаторы (3 шт.) защиты топливного бака.
-
Выверните крепёжные гайки защитной панели топливного бака (4 шт.)
🔧 головка 10 мм -
Выверните крепёжные болты (13 шт.) защиты топливного бака, снимите защиту топливного бака.
🔧 торцевая головка 10 мм
Установка 3 шагов
-
Установите защитную панель топливного бака, установите крепёжные болты защитной панели топливного бака (13 шт.). X01-89146620 комплект: болт с шестигранной головкой и внутренним шлицевым приводом (звёздочка), пружинная шайба и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммX01-89146620 -
Установите крепёжные гайки (4 шт.) защиты топливного бака. X01-89326006 Шестигранная самоконтрящаяся гайка с неметаллической вставкой в комплекте с плоской шайбой. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89326006 -
Установите крепёжные клипсы защитной панели топливного бака (3 шт.) X01-89696105 клипса
X01-89696105
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите защитную панель топливного бака, установите крепёжные болты… | 6±1 Н·м |
| Установите крепёжные гайки (4 шт.) защиты топливного бака. X01-8932600… | 6±1 Н·м |
