Монтажный кронштейн обшивки боковины правой стороны.

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Регулировка положения переднего пассажирского сиденья в сборе
3. Двери багажника на электроприводе книга владельца
4. Складывание и поднятие спинки сиденья второго ряда
5. Крышка багажника в сборе
6. Аккумулятор книга владельца
7. средняя облицовка правой стойки B в сборе
8. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
10. Шторка багажного отделения в сборе
11. Экранирующая крышка багажного отделения в сборе.
12. Кронштейн крышки багажного отделения в сборе
13. Демонтаж/монтаж узла ящика для инструментов багажника
14. облицовочная панель порога задней двери в сборе
15. Демонтаж/монтаж панели выключателя правой задней боковины и узла
16. сетчатый карман правой боковины в сборе
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. облицовка правой задней боковины в сборе

Снятие 1 шагов

1.

   1

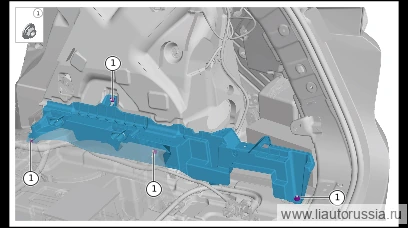

   Выверните фиксирующую гайку монтажного кронштейна внутренней отделки правой боковины кузова (4 шт.), извлеките монтажный кронштейн внутренней отделки правой боковины кузова.

   🔧 головка 10 мм

Установка 1 шагов

1.

   1

   Установите монтажный кронштейн обшивки правой боковины кузова, установите крепёжные гайки (4 шт.) монтажного кронштейна обшивки правой боковины кузова. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 3±0.5 Н·м

   ⚙︎ 3±0.5 Н·м🔧 торцевая головка 10 ммM01-89320206

Моменты затяжки — сводка
