Задняя теплоизоляционная прокладка — шумоизоляционный мат сиденья второго ряда
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 30
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- спинка одноместного сиденья второго ряда в сборе
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- Фиксатор ремня безопасности правой стороны второго ряда в сборе
- средняя облицовка правой стойки B в сборе
- облицовка верхней части правой стойки B в сборе.
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- Шторка багажного отделения в сборе
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
- Сабвуфер
- Внутрисалонная низкочастотная антенна
- Демонтаж/монтаж узла ящика для инструментов багажника
- облицовочная панель порога задней двери в сборе
- Демонтаж/монтаж панели выключателя правой задней боковины и узла
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- облицовка правой задней боковины в сборе
- монтажный кронштейн обшивки боковины правой стороны.
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- облицовка верхней части левой стойки D в сборе.
- Демонтаж/монтаж панели выключателя левой задней боковины и узла
- облицовка левой задней боковины в сборе
- монтажный кронштейн отделки левой боковины
Снятие 1 шагов
-

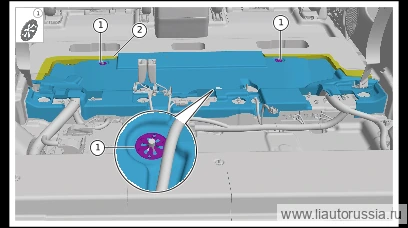

Выверните пружинную гайку шумоизоляционного мата сиденья второго ряда (3 шт.). 2. Приподнимите часть ковра второго ряда в сборе, извлеките шумоизоляционный мат сиденья второго ряда.
Установка 1 шагов
-
Установите шумоизоляционный мат сиденья второго ряда, установите пружинную гайку (3 шт.) шумоизоляционного мата сиденья второго ряда. 2. Верните на место приподнятую часть коврового покрытия второго ряда в сборе.
