Сабвуфер
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Аккумулятор книга владельца
- Экранирующая крышка багажного отделения в сборе.
- Кронштейн крышки багажного отделения в сборе
Снятие 4 шагов
-

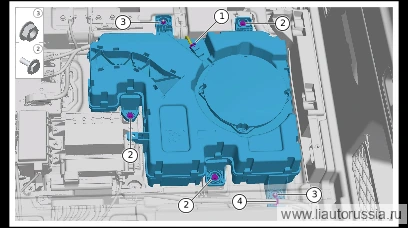

Отсоедините разъём жгута проводов сабвуфера (1 шт.).
-
Выверните крепёжный болт сабвуфера (3 шт.).
🔧 головка 10 мм -
Выверните крепёжную гайку сабвуфера (2 шт.).
🔧 головка 10 мм -
Отсоедините фиксирующий фиксатор(1 шт.) соединения жгута проводов положительного полюса DC-DC с сабвуфером.
Установка 4 шагов
-
Установите фиксатор(1 шт.) соединения жгута проводов положительного полюса DC-DC с сабвуфером.
-
Установите сабвуфер, установите крепёжную гайку сабвуфера (2 шт.). Болт шестигранный фланцевый Q32006F36 Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 мм -
Установите крепёжные гайки сабвуфера (2 шт.). Q140B0620F38L болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм -
Установите разъём жгута проводов сабвуфера (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите сабвуфер, установите крепёжную гайку сабвуфера (2 шт.). Бол… | 6±1 Н·м |
| Установите крепёжные гайки сабвуфера (2 шт.). Q140B0620F38L болт с шес… | 6±1 Н·м |
