Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Складывание и поднятие спинки сиденья второго ряда
4. Крышка багажника в сборе
5. Аккумулятор книга владельца
6. Кронштейн крышки багажного отделения в сборе
7. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе

Снятие 8 шагов

1.

   1

   Отсоедините соединение фиксатора между узлом ремня безопасности левой стороны второго ряда и спинкой двухместного сиденья второго ряда в сборе.

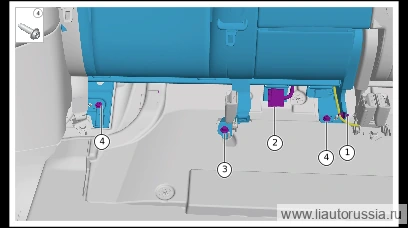

2.

   2

   Отсоедините фиксатор(1 шт.) узла защёлки ремня безопасности правой стороны второго ряда в сборе.
3. 3

   Отсоедините фиксатор (1 шт.), соединяющий жгут проводов кузова со спинкой двухместного сиденья второго ряда в сборе.
4. 4

   Выверните крепёжный болт (1 шт.) среднего ремня безопасности второго ряда в сборе.

   🔧 головка 14 мм
5. 5

   Выверните крепёжный болт (2 шт.) спинки двухместного сиденья второго ряда в сборе.

   🔧 торцевая головка T50

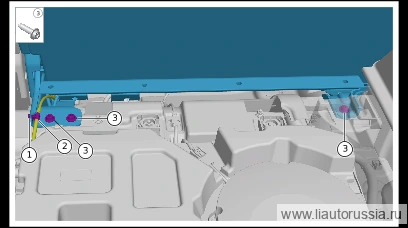

6.

   6

   Отсоедините фиксатор(1 шт.) узла защёлки ремня безопасности правой стороны второго ряда в сборе.
7. 7

   Отсоедините разъём жгута проводов пряжки ремня безопасности второго ряда, правая сторона, в сборе (1 шт.).
8. 8

   Выверните крепёжный болт(2 шт.) спинки двухместного сиденья второго ряда в сборе, снимите спинку двухместного сиденья второго ряда в сборе.

   🔧 торцевая головка отвёртки T50

Установка 8 шагов

1.

   1

   Установите спинку двухместного сиденья второго ряда в сборе, установите фиксирующие болты (2 шт.) спинки двухместного сиденья второго ряда в сборе. X01-89215103 Винт с фланцем, цилиндрической головкой и внутренним шестигранным звездообразным шлицем Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 отвёрточная головка Примечание: X01-89215103 Винт с фланцем, цилиндрической головкой и внутренним шестигранным звездообразным шлицем является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью T50X01-89215103одноразовая деталь
2. 2

   Установите разъём(1 шт.) жгута проводов узла защёлки ремня безопасности правой стороны второго ряда в сборе.
3. 3

   Установите фиксатор (1 шт.) пряжки ремня безопасности правого сиденья второго ряда в сборе.

4.

   4

   Установите крепёжный болт (2 шт.) спинки двухместного сиденья второго ряда в сборе. X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем. Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка под биту T50X01-89215103
5. 5

   Установите фиксирующие болты (1 шт.) узла среднего ремня безопасности второго ряда в сборе.

   🔧 головка Примечание: X01-89215103 Винт с фланцем, цилиндрической головкой и внутренним шестигранным звездообразным шлицем является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью 14 ммX01-89215103одноразовая деталь
6. 6

   Установите фиксатор(1 шт.) соединения жгута проводов кузова со спинкой сиденья в сборе двухместного сиденья второго ряда.
7. 7

   Установите фиксатор (1 шт.) пряжки ремня безопасности правого сиденья второго ряда в сборе.

8.

   8

   Установите ремень безопасности второго ряда (правая сторона) в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение спинки двухместного сиденья второго ряда в сборе
