Спинка одноместного сиденья второго ряда в сборе

Подготовительные работы 7

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Складывание и поднятие спинки сиденья второго ряда
4. Крышка багажника в сборе
5. Аккумулятор книга владельца
6. Кронштейн крышки багажного отделения в сборе
7. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе

Снятие 6 шагов

1.

   1

   Расстыкуйте соединение защёлки ремня безопасности левой стороны второго ряда в сборе со спинкой одноместного сиденья второго ряда в сборе.

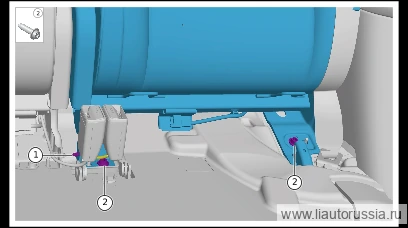

2.

   2

   Отсоедините фиксатор (1 шт.) пряжки ремня безопасности левого сиденья второго ряда в сборе.
3. 3

   Выверните крепёжный болт (2 шт.) спинки одноместного сиденья второго ряда в сборе.

   🔧 головка под биту T50

4.

   4

   Отсоедините фиксатор (1 шт.) пряжки ремня безопасности левого сиденья второго ряда в сборе.
5. 5

   Отсоедините разъём жгута проводов (1 шт.) фиксатора ремня безопасности левой стороны второго ряда в сборе.
6. 6

   Выверните крепёжные болты спинки одноместного сиденья второго ряда в сборе (2 шт.), снимите спинку одноместного сиденья второго ряда в сборе.

   🔧 торцевая головка с битой T50

Установка 6 шагов

1.

   1

   Установите спинку одноместного сиденья второго ряда в сборе, установите фиксирующие болты (2 шт.) спинки одноместного сиденья второго ряда в сборе. X01-89215103 Винт с фланцем, цилиндрической головкой и внутренним шестигранным звездообразным шлицем Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 отвёрточная головка Примечание: X01-89215103 Винт с фланцем, цилиндрической головкой и внутренним шестигранным звездообразным шлицем является одноразовой деталью, после каждого демонтажа необходимо заменять новой деталью T50X01-89215103одноразовая деталь
2. 2

   Установите разъём(1 шт.) жгута проводов узла защёлки ремня безопасности левой стороны второго ряда в сборе.
3. 3

   Установите фиксатор (1 шт.) пряжки ремня безопасности левого сиденья второго ряда в сборе.

4.

   4

   Установите крепёжный болт (2 шт.) спинки одноместного сиденья второго ряда в сборе. X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем. Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка под биту Примечание: X01-89215103 фланцевый винт с цилиндрической головкой и внутренним шестигранно-звёздчатым шлицем является одноразовой деталью, после каждого демонтажа его необходимо заменять новым T50X01-89215103одноразовая деталь
5. 5

   Установите фиксатор (1 шт.) пряжки ремня безопасности левого сиденья второго ряда в сборе.

6.

   6

   Установите ремень безопасности второго ряда (левая сторона) в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение спинки одноместного сиденья второго ряда в сборе
