Правый задний подкрылок
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Колесо в сборе
Снятие 9 шагов
-

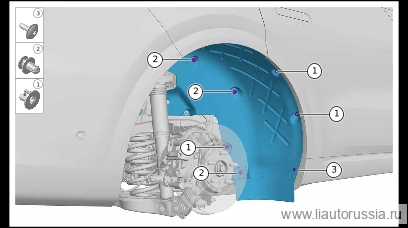

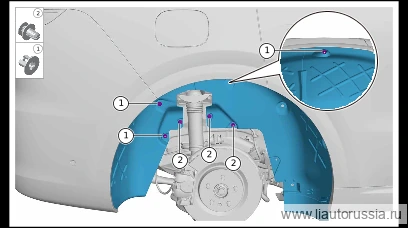

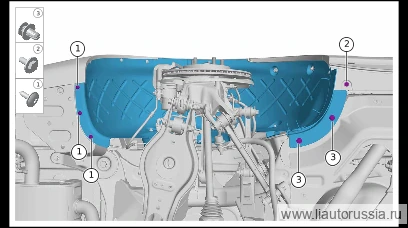

Снимите составной фиксатор правого заднего подкрылка (2 шт.).
-
Установите крепёжные болты (1 шт.) правого заднего подкрылка.
🔧 торцевая головка 10 мм -
Выверните крепёжные винты правого заднего подкрылка (3 шт.).
🔧 торцевая насадка отвёртки T25 -
Выверните крепёжные винты правого заднего подкрылка (1 шт.).
🔧 торцевая насадка отвёртки T25 -
Снимите составной фиксатор правого заднего подкрылка (3 шт.).
-
Выверните пластиковую крепёжную гайку(3 шт.) правого заднего подкрылка.
🔧 головка 11 мм -
Выверните крепёжные винты правого заднего подкрылка (3 шт.).
🔧 торцевая насадка отвёртки T25 -
Снимите составной фиксатор правого заднего подкрылка (3 шт.).
-
Выверните пластиковые крепёжные гайки правой задней колёсной арки (3 шт.), снимите левую заднюю колёсную арку.
🔧 головка 11 мм
Установка 9 шагов
-
Установите правый задний подкрылок, установите крепёжные пластиковые гайки (3 шт.) правого заднего подкрылка. M01-89398101 Пластиковая гайка.
🔧 торцевая головка 11 ммM01-89398101 -
Установите пистон (3 шт.) крепления правого заднего подкрылка. X01-89696105 пистон
X01-89696105 -
Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816 -
Установите пластиковую крепёжную гайку (3 шт.) правого заднего подкрылка. M01-89398101 пластиковая гайка
🔧 торцевая головка 11 ммM01-89398101 -
Установите крепёжные клипсы правого заднего подкрылка (2 шт.). X01-89696105 клипса
X01-89696105 -
Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816 -
Установите крепёжные винты (3 шт.) правого заднего подкрылка. M01-89274816 самонарезающий винт с полукруглой фланцевой головкой и внутренним шестигранно-звёздчатым профилем Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T25M01-89274816 -
Установите крепёжные болты (1 шт.) правого заднего подкрылка. Q140B0616F70L комбинированный крепёж: болт с шестигранной головкой и плоская шайба Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 мм -
Установите пистон (2 шт.) крепления правого заднего подкрылка. X01-89696105 пистон
X01-89696105
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-8927… | 1.5±0.5 Н·м |
| Установите крепёжные винты (1 шт.) правого заднего подкрылка. M01-8927… | 1.5±0.5 Н·м |
| Установите крепёжные винты (3 шт.) правого заднего подкрылка. M01-8927… | 1.5±0.5 Н·м |
| Установите крепёжные болты (1 шт.) правого заднего подкрылка. Q140B061… | 6±1 Н·м |
