Левая задняя колёсная арка

Локеры (подкрылки) · Li L6 2024 · стр. 2981–2982 оригинала
9 шагов снятия9 шагов установки 4 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая задняя колёсная арка

Подготовительные работы 2

  1. Подъём и опускание автомобиля
  2. Колесо в сборе

Снятие 9 шагов

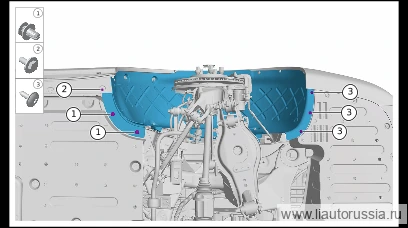

  1. Шаг 1

    Снимите составной фиксатор левого заднего подкрылка (2 шт.).

  2. Выверните крепёжные болты левого заднего подкрылка (1 шт.).

    🔧 головка 10 мм

  3. Выверните крепёжные винты левой задней колёсной арки (3 шт.).

    🔧 головка-бита T25

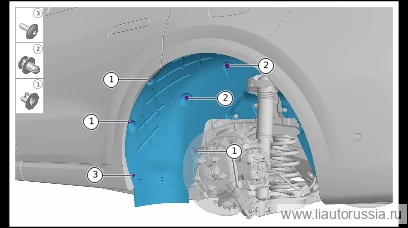

  4. Шаг 4

    Выверните крепёжные винты левой задней колёсной арки (1 шт.).

    🔧 головка-бита T25

  5. Снимите составной фиксатор левого заднего подкрылка (2 шт.).

  6. Выверните пластиковую крепёжную гайку (3 шт.) левого заднего подкрылка.

    🔧 торцевая головка 11 мм
  7. Шаг 7

    Выверните крепёжные винты левой задней колёсной арки (3 шт.).

    🔧 головка-бита T25

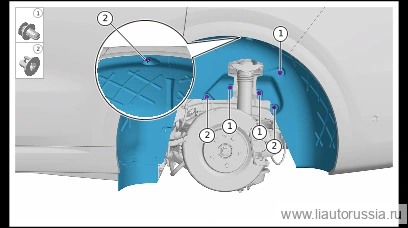

  8. Шаг 8

    Снимите составной фиксатор левого заднего подкрылка (3 шт.).

  9. Выверните крепёжные пластиковые гайки (3 шт.) левого заднего подкрылка, снимите левый задний подкрылок.

    🔧 торцевая головка 11 мм

Установка 9 шагов

  1. Шаг 1

    Установите левую заднюю колёсную арку, установите пластиковые крепёжные гайки левой задней колёсной арки (3 шт.). M01-89398101 пластиковая гайка

    🔧 головка 11 ммM01-89398101

  2. Установите фиксирующую кнопочную защёлку(3 шт.) левого заднего подкрылка. X01-89696105 Кнопочная защёлка

    X01-89696105
  3. Шаг 3

    Установите крепёжные винты (3 шт.) левого заднего подкрылка. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.

    ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816
  4. Шаг 4

    Установите пластиковую крепёжную гайку (3 шт.) левого заднего подкрылка. M01-89398101 пластиковая гайка

    🔧 торцевая головка 11 ммM01-89398101

  5. Установите кнопочные фиксаторы (2 шт.) левого заднего подкрылка. X01-89696105 Кнопочный фиксатор.

    X01-89696105

  6. Установите крепёжные винты (1 шт.) левого заднего подкрылка. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.

    ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816
  7. Шаг 7

    Установите крепёжные винты (3 шт.) левого заднего подкрылка. M01-89274816 Самонарезающий винт с фланцевой цилиндрической головкой и торцевым шестигранным (Torx) шлицем. Момент затяжки: 1,5±0,5 Н·м.

    ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка T25M01-89274816

  8. Установите крепёжные болты левого заднего подкрылка (1 шт.). Q140B0616F70L комплект шестигранного болта и плоской шайбы Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

  9. Установите фиксирующую кнопочную защёлку(2 шт.) левого заднего подкрылка. X01-89696105 Кнопочная защёлка

    X01-89696105

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные винты (3 шт.) левого заднего подкрылка. M01-89274…1.5±0.5 Н·м
Установите крепёжные винты (1 шт.) левого заднего подкрылка. M01-89274…1.5±0.5 Н·м
Установите крепёжные винты (3 шт.) левого заднего подкрылка. M01-89274…1.5±0.5 Н·м
Установите крепёжные болты левого заднего подкрылка (1 шт.). Q140B0616…6±1 Н·м
