Облицовка верхней части левой стойки A в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже соблюдайте осторожность, чтобы не повредить элементы внутренней отделки.
- При демонтаже соблюдайте осторожность, чтобы не повредить лакокрасочное покрытие.
- После завершения установки пластиковой лопаткой выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 4 шагов
-

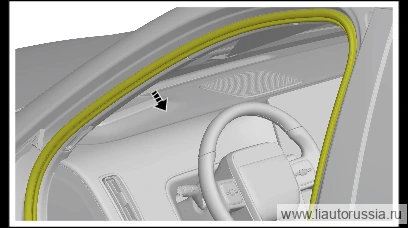

В направлении, указанном стрелкой, отсоедините уплотнитель дверного проёма левой передней двери от кузова.
-
В направлении, указанном стрелкой, отсоедините противосъёмную защёлку боковой шторки безопасности (1 шт.) от кузова.
-

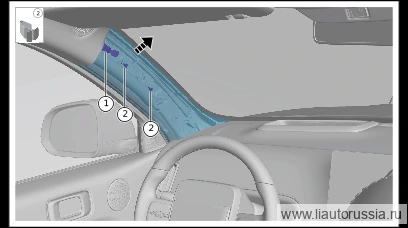

С помощью пластиковой лопатки-съёмника в направлении, указанном стрелкой, отожмите фиксирующие металлические клипсы верхней облицовки левой стойки A в сборе (2 шт.).
W01-89689120одноразовая детальПримечание- W01-89689120 металлическая клипса — одноразовая деталь, при каждой разборке/сборке необходимо заменять её новой.
- Перед отжимом верхней облицовки левой стойки A в сборе подложите полотенце вокруг точки поддева для защиты от царапин.
-
Нажмите в указанном месте, чтобы отсоединить противосъёмную защёлку боковой шторки безопасности от верхней облицовки левой стойки А, снимите верхнюю облицовку левой стойки А в сборе.
Установка 4 шагов
-
Установите верхнюю облицовку стойки А (левой) в сборе, установите соединение фиксатора боковой шторки безопасности с верхней облицовкой стойки А (левой), убедитесь в правильности установки.
-

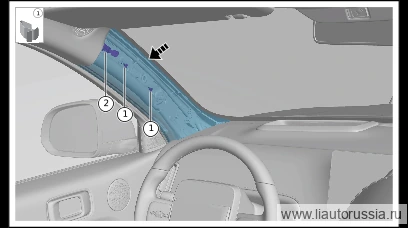

Установите металлические фиксирующие защёлки (2 шт.) верхней облицовки левой стойки A в сборе, убедитесь в правильности установки.
W01-89689120одноразовая детальПримечание. W01-89689120 металлические защёлки являются одноразовыми деталями, после каждого демонтажа и монтажа необходимо заменять их новыми деталями. -
Установите фиксирующую клипсу шторки безопасности (от выпадения), убедитесь в правильности установки.
-

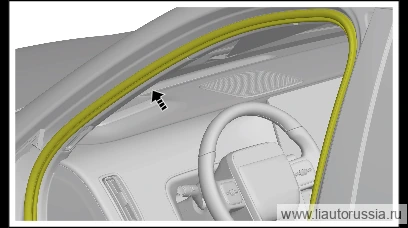

Установите уплотнитель проёма левой передней двери в направлении, указанном стрелкой.
