Жгут проводов кузова в сборе

Подготовительные работы 124

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Процедура сброса давления топлива
5. Двери багажника на электроприводе книга владельца
6. Регулировка положения сиденья водителя в сборе
7. Регулировка положения переднего пассажирского сиденья в сборе
8. Аккумулятор книга владельца
9. Крышка багажника в сборе
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Высоковольтная система книга владельца
13. защитная панель правого заднего комбинированного фонаря
14. защитная панель левого заднего комбинированного фонаря
15. Задний участок накладки правой задней колёсной арки в сборе
16. Задняя секция накладки арки левого заднего колеса в сборе
17. Подъём и опускание автомобиля
18. Корпус защиты адсорбера в сборе
19. Демонтаж/монтаж узла заднего бампера в сборе
20. Датчик открывания ногой
21. левый нижний монтажный кронштейн в сборе
22. Колесо в сборе (алюминиевое)
23. Левый задний подкрылок в сборе
24. Колесо в сборе (алюминиевое)
25. Подкрылок правого заднего колеса в сборе
26. Колесо в сборе (алюминиевое)
27. Накладка арки левого переднего колеса в сборе
28. Подкрылок левого переднего колеса в сборе
29. Защита топливного бака
30. Снятие и установка узла топливного бака
31. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
32. Складывание и поднятие спинки сиденья второго ряда
33. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
34. средняя облицовка правой стойки B в сборе
35. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
36. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
37. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
38. облицовка левого порога в сборе
39. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
40. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
41. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
42. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
43. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
44. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
45. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
46. крышка заднего торца направляющей, левая сторона
47. правый кожух заднего торца направляющей (переднее пассажирское)
48. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
49. левая нижняя облицовочная панель центральной консоли в сборе
50. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
51. корпус центральной консоли в сборе
52. правая боковая крышка панели приборов
53. облицовка нижней части правой стойки A в сборе.
54. Коврик пола переднего пассажирского места в сборе
55. левая боковая крышка панели приборов
56. облицовка нижней части левой стойки A в сборе.
57. педаль электронного акселератора в сборе
58. Коврик водительского сиденья в сборе
59. Решётка обдува ног второго ряда слева
60. Правая решётка обдува ног второго ряда.
61. Передняя секция центрального воздуховода обдува лица второго ряда
62. Нагнетательный вентилятор в сборе.
63. Воздуховод обдува лица у правой стойки B — левый нижний участок.
64. Правая нижняя секция воздуховода обдува лица левой стойки B
65. Воздуховод обдува ног правого второго ряда — задняя секция
66. Задняя секция воздуховода обдува ног второго ряда слева
67. Воздуховод обдува лица правой стойки B — нижняя секция
68. Нижняя секция воздуховода обдува лица левой стойки B
69. Шторка багажного отделения в сборе
70. Корпус кронштейна панели багажного отделения
71. спинка одноместного сиденья второго ряда в сборе
72. Фиксатор ремня безопасности правой стороны второго ряда в сборе
73. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
74. облицовка верхней части левой стойки D в сборе.
75. вентиляционная решётка левой задней боковины в сборе
76. крышка вещевого ящика левой задней боковины в сборе
77. облицовочная панель порога задней двери в сборе
78. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
79. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
80. облицовка левой задней боковины в сборе
81. монтажный кронштейн внутренней облицовки левой задней боковины в сборе
82. Компоненты задней теплоизоляции — наполнительный блок боковины багажника
83. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
84. вентиляционная решётка правой задней боковины в сборе
85. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
86. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
87. облицовка правой задней боковины в сборе
88. Рукоятка аварийного троса зарядной розетки
89. монтажный кронштейн облицовки правой задней боковины в сборе
90. Сабвуфер
91. Шумоизоляционный мат сиденья второго ряда
92. облицовка верхней части левой стойки A в сборе
93. облицовка верхней части правой стойки А в сборе
94. облицовка верхней части левой стойки B в сборе.
95. облицовка верхней части правой стойки B в сборе.
96. облицовка верхней части левой стойки C в сборе
97. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
98. Поручень потолка переднего ряда в сборе
99. Поручень потолка переднего ряда в сборе
100. Поручень потолка заднего левого ряда в сборе
101. Поручень потолка заднего ряда справа в сборе
102. кожух потолочного мультимедийного экрана в сборе
103. Верхний кожух внутреннего зеркала заднего вида в сборе
104. Нижний кожух внутреннего зеркала заднего вида в сборе
105. передний плафон освещения для чтения в сборе
106. Левый солнцезащитный козырёк в сборе
107. Правый солнцезащитный козырёк в сборе
108. Крепёжный крючок солнцезащитного козырька
109. Крепёжный крючок солнцезащитного козырька
110. Демонтаж/монтаж узла потолка
111. подсветка ног левого переднего ряда
112. левая защитная панель ножного пространства в сборе
113. Декоративный колпачок
114. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
115. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
116. Передняя защита моторного отсека
117. Задний уплотнитель моторного отсека
118. Левая защита моторного отсека в сборе
119. Правая защита моторного отсека в сборе
120. верхняя крышка электрощита моторного отсека
121. задний кронштейн левого фонаря заднего бампера в сборе
122. левый задний комбинированный фонарь
123. задний кронштейн правого фонаря заднего бампера в сборе
124. правый задний комбинированный фонарь

Снятие 117 шагов

1.

   1

   Отсоедините разъём жгута проводов левой передней двери в сборе (1 шт.).

2.

   2

   Отсоедините разъём жгута проводов (1 шт.) правой передней двери в сборе.

3.

   3

   Отсоедините разъём жгута проводов правой задней двери в сборе (1 шт.).

4.

   4

   Отсоедините разъём жгута проводов левой задней двери в сборе (1 шт.).

5.

   5

   Выверните крепёжную гайку жгута проводов кузова (1 шт.).

   🔧 головка Примечание: гайка с шестигранным фланцем и насечкой на опорной поверхности Q32408T13F61 является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новой деталью 13 ммодноразовая деталь
6. 6

   Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.
7. 7

   Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

8.

   8

   Расстыкуйте магистраль заднего омывателя в сборе 1 в направлении стрелки.
9. 9

   Отсоедините резиновую заглушку (1 шт.) трубопровода заднего омывателя 1 в сборе от кузова.

10.

    10

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

11.

    11

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

12.

    12

    Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
13. 13

    Отсоедините фиксатор (7 шт.) жгута проводов кузова в сборе.

14.

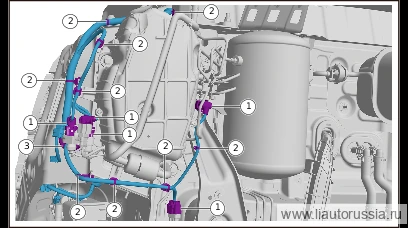

    14

    Отсоедините разъём жгута проводов кузова в сборе (5 шт.).
15. 15

    Отсоедините фиксатор (9 шт.) жгута проводов кузова в сборе.
16. 16

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

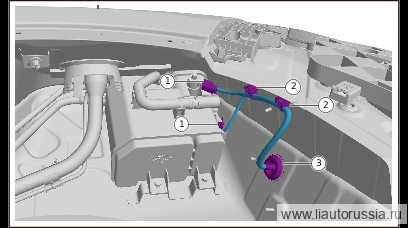

17.

    17

    Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
18. 18

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
19. 19

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

20.

    20

    Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
21. 21

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

22.

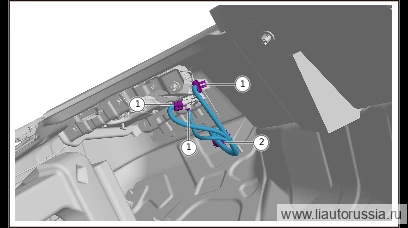

    22

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.

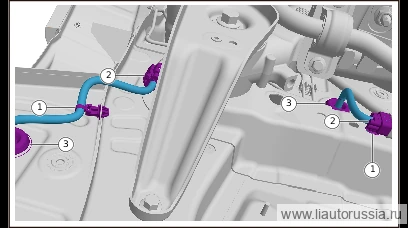

23. 23

    Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
24. 24

    Отсоедините резиновую заглушку (2 шт.) жгута проводов кузова в сборе от кузова.

25.

    25

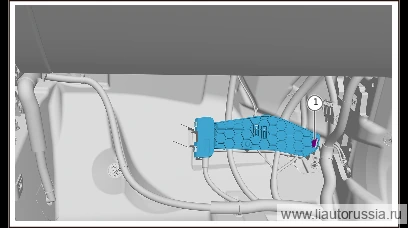

    Откройте крышку жгута проводов кузова в сборе.

26.

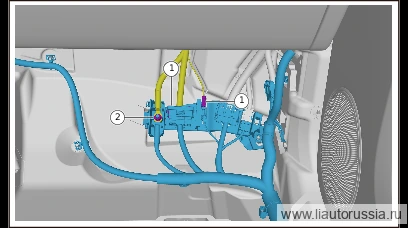

    26

    Отсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
27. 27

    Выверните крепёжную гайку (1 шт.) жгута провода массы жгута проводов моторного отсека в сборе, отсоедините жгут проводов моторного отсека в сборе.

    🔧 головка Примечание: гайка с шестигранным фланцем и зубчатой опорной поверхностью Q32408T13F61 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 13 ммодноразовая деталь

28.

    28

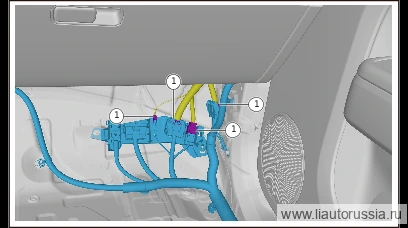

    Отсоедините разъём жгута проводов панели приборов в сборе (4 шт.), отсоедините жгут проводов панели приборов в сборе.

29.

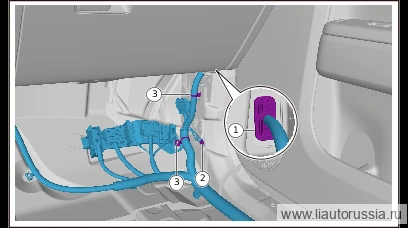

    29

    Отсоедините разъём жгута проводов (1 шт.) жгута проводов кузова в сборе.
30. 30

    Выверните крепёжный болт жгута проводов массы жгута проводов кузова в сборе (1 шт.).

    🔧 Головка Внимание: M01-89146616 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь
31. 31

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.

32.

    32

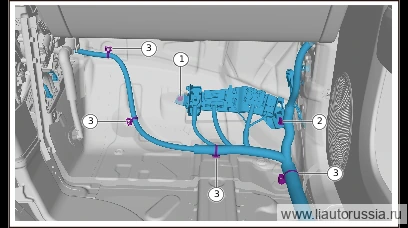

    Выверните крепёжный болт (1 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм
33. 33

    Выверните крепёжную гайку жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм
34. 34

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

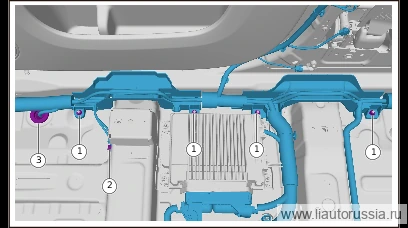

35.

    35

    Выверните крепёжную гайку жгута проводов кузова в сборе (4 шт.).

    🔧 головка 10 мм
36. 36

    Выверните крепёжный болт жгута проводов массы жгута проводов кузова в сборе (1 шт.).

    🔧 Головка Внимание: M01-89146616 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь
37. 37

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

38.

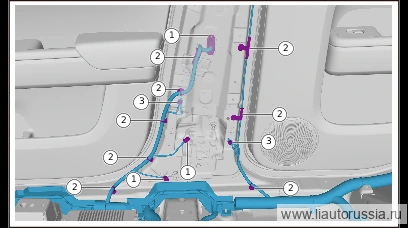

    38

    Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
39. 39

    Отсоедините фиксатор (8 шт.) жгута проводов кузова в сборе.
40. 40

    Выверните крепёжный болт (2 шт.) жгута проводов массы жгута проводов кузова в сборе.

    🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.

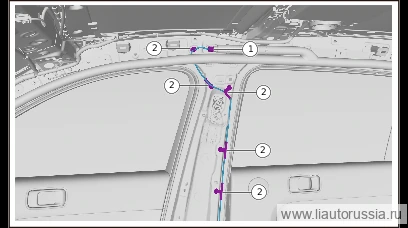

41.

    41

    Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
42. 42

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

43.

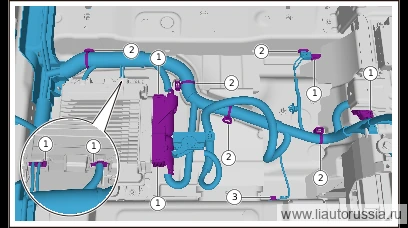

    43

    Отсоедините разъём жгута проводов кузова в сборе (6 шт.).
44. 44

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
45. 45

    Выверните крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе.

    🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.

46.

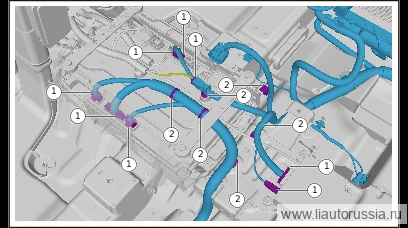

    46

    Отсоедините разъём жгута проводов кузова в сборе (8 шт.).
47. 47

    Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.

48.

    48

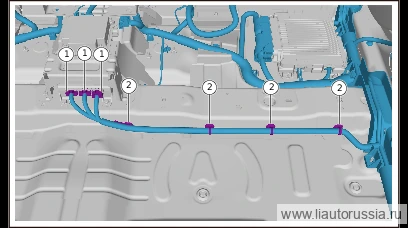

    Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
49. 49

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

50.

    50

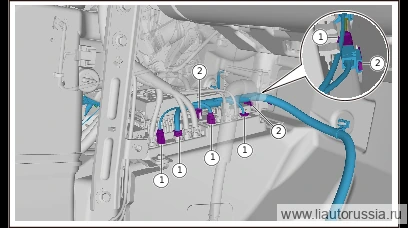

    Отсоедините разъём жгута проводов кузова в сборе (5 шт.).
51. 51

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

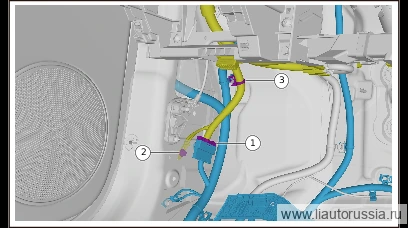

52.

    52

    Отсоедините разъём жгута проводов панели приборов в сборе (1 шт.).
53. 53

    Выверните крепёжный болт (1 шт.) жгута провода массы жгута проводов панели приборов в сборе.

    🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
54. 54

    Отсоедините крепёжную защёлку жгута проводов панели приборов в сборе (1 шт.), отсоедините жгут проводов панели приборов в сборе.

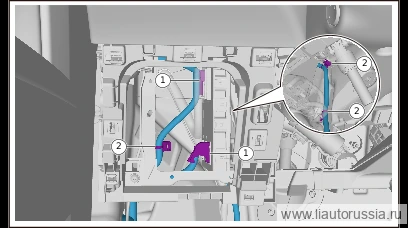

55.

    55

    Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
56. 56

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

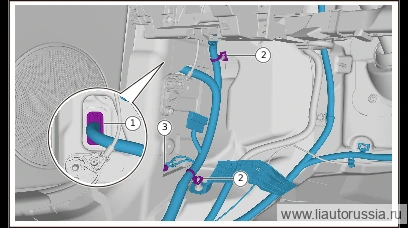

57.

    57

    Отсоедините разъём жгута проводов (1 шт.) жгута проводов кузова в сборе.
58. 58

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
59. 59

    Выверните крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе.

    🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.

60.

    60

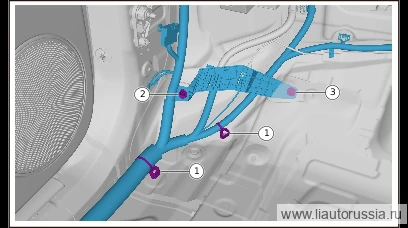

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
61. 61

    Выверните крепёжный болт (1 шт.) жгута проводов кузова в сборе.

    🔧 головка 10 мм
62. 62

    Выверните крепёжную гайку жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм

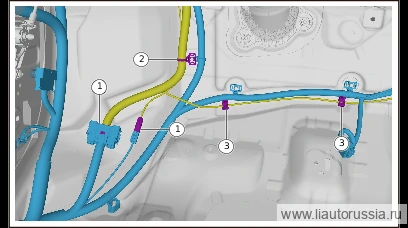

63.

    63

    Отсоедините разъём жгута проводов (2 шт.) жгута проводов моторного отсека в сборе.
64. 64

    Расстыкуйте фиксатор жгута проводов переднего отсека в сборе (1 шт.).
65. 65

    Отсоедините фиксатор (2 шт.) соединения жгута проводов переднего отсека в сборе с жгутом проводов кузова в сборе.

66.

    66

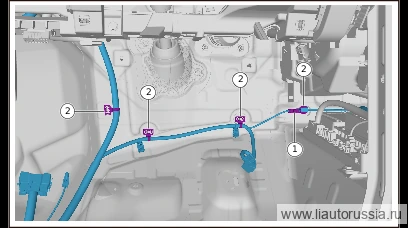

    Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
67. 67

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

68.

    68

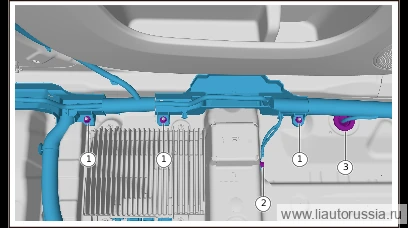

    Выверните крепёжную гайку жгута проводов кузова в сборе (3 шт.).

    🔧 головка 10 мм
69. 69

    Выверните крепёжный болт жгута проводов массы жгута проводов кузова в сборе (1 шт.).

    🔧 Головка Внимание: M01-89146616 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь
70. 70

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

71.

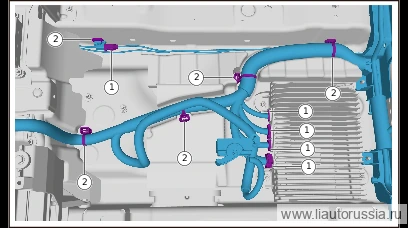

    71

    Отсоедините разъём жгута проводов кузова в сборе (5 шт.).
72. 72

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

73.

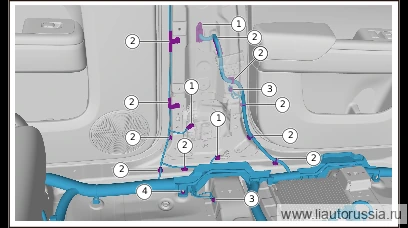

    73

    Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
74. 74

    Отсоедините фиксирующую защёлку (10 шт.) жгута проводов кузова в сборе.
75. 75

    Выверните крепёжный болт (2 шт.) жгута проводов массы жгута проводов кузова в сборе.

    🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
76. 76

    Выверните крепёжную гайку жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм

77.

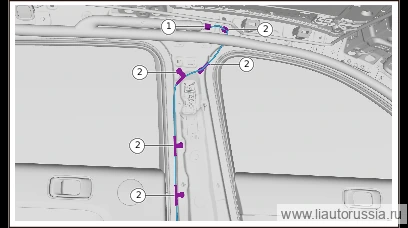

    77

    Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
78. 78

    Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.

79.

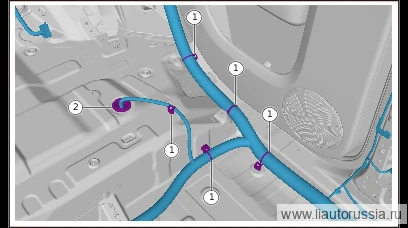

    79

    Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.
80. 80

    Отсоедините резиновую заглушку (1 шт.) жгута проводов кузова в сборе от кузова.

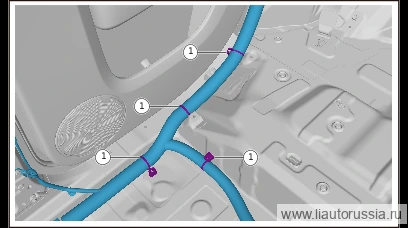

81.

    81

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

82.

    82

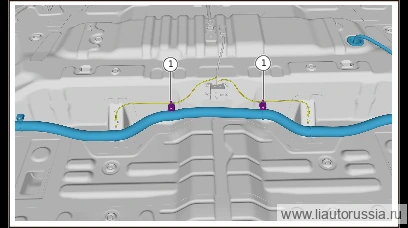

    Отсоедините фиксирующий фиксатор жгута проводов корпуса розетки источника питания 220В (2 шт.).

83.

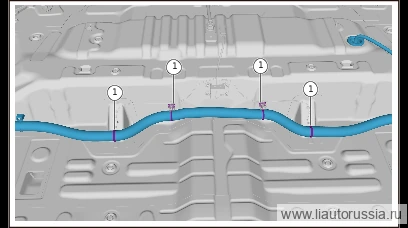

    83

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

84.

    84

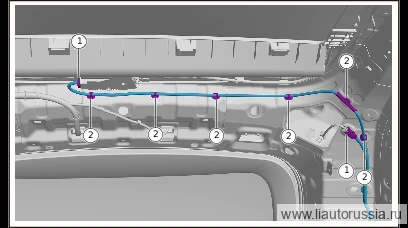

    Отсоедините разъём жгута проводов кузова в сборе (2 шт.).
85. 85

    Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.

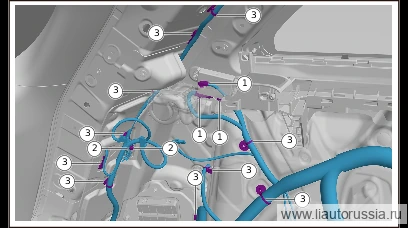

86.

    86

    Отсоедините разъём жгута проводов кузова в сборе (3 шт.).
87. 87

    Выверните крепёжный болт жгута проводов массы жгута проводов кузова в сборе (2 шт.).

    🔧 Головка Внимание: M01-89146616 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь
88. 88

    Отсоедините фиксирующую защёлку (10 шт.) жгута проводов кузова в сборе.

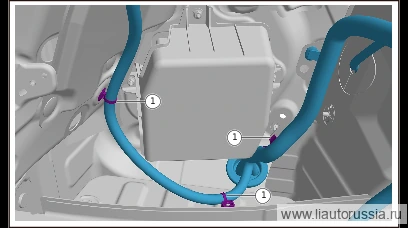

89.

    89

    Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

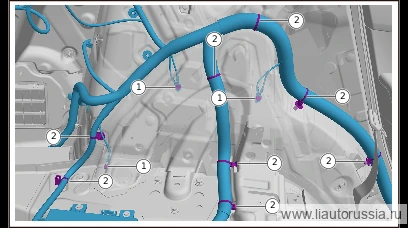

90.

    90

    Выверните крепёжный болт (3 шт.) жгута проводов массы жгута проводов кузова в сборе.

    🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
91. 91

    Отсоедините фиксатор (7 шт.) жгута проводов кузова в сборе.

92.

    92

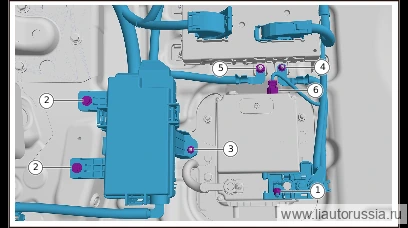

    Ослабьте крепёжную гайку, отсоедините жгут проводов кузова от аккумуляторной батареи в сборе.

    🔧 головка 10 мм
93. 93

    Выверните крепёжный болт (2 шт.) жгута провода массы жгута проводов кузова в сборе.

    🔧 головка 10 мм
94. 94

    Выверните крепёжную гайку жгута заземления жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм
95. 95

    Выверните крепёжную гайку жгута заземления жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм
96. 96

    Выверните крепёжную гайку жгута заземления жгута проводов кузова в сборе (1 шт.).

    🔧 головка 10 мм
97. 97

    Отсоедините разъём жгута проводов кузова в сборе (1 шт.).

98.

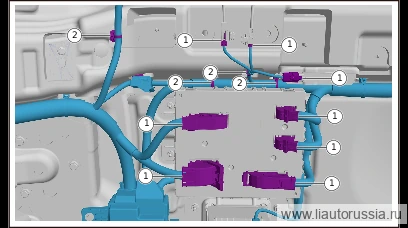

    98

    Отсоедините разъём жгута проводов кузова в сборе (8 шт.).
99. 99

    Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

100.

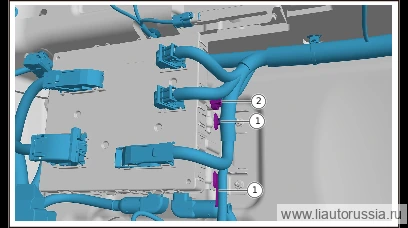

     100

     Отсоедините фиксатор (2 шт.) жгута проводов кузова в сборе.
101. 101

     Отсоедините разъём жгута проводов кузова в сборе (1 шт.).

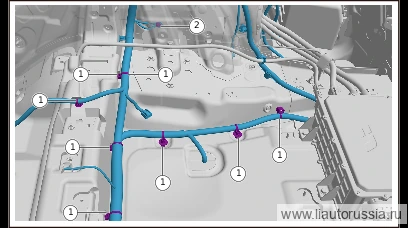

102.

     102

     Выверните крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе.

     🔧 головка 10 ммM01-89146616одноразовая деталь

     Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
103. 103

     Отсоедините фиксатор (8 шт.) жгута проводов кузова в сборе.

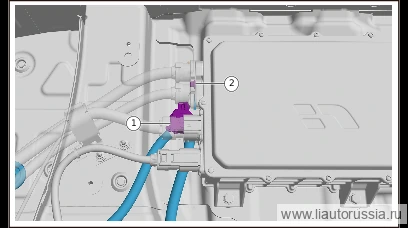

104.

     104

     Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
105. 105

     Выверните крепёжный болт (1 шт.) жгута проводов кузова в сборе.

     🔧 головка 8 мм

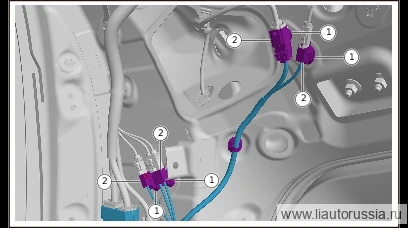

106.

     106

     Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.
107. 107

     Отсоедините разъём жгута проводов кузова в сборе (4 шт.).

108.

     108

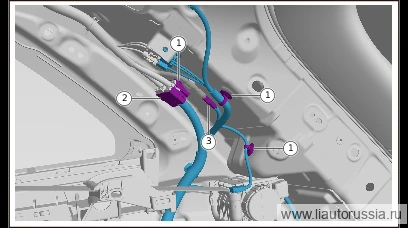

     Отсоедините фиксатор (3 шт.) жгута проводов кузова в сборе.

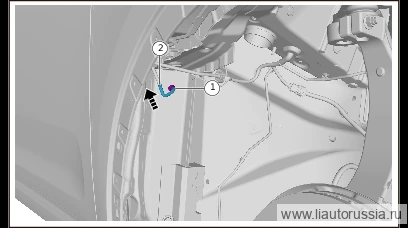

109. 109

     Отсоедините разъём жгута проводов кузова в сборе (1 шт.).

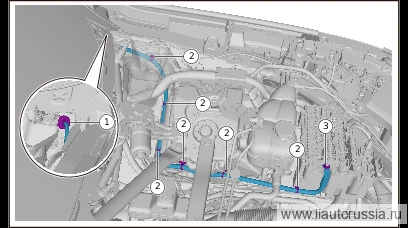

110. 110

     Отсоедините соединение трубопровода омывателя заднего стекла в сборе 1 от трубопровода омывателя заднего стекла в сборе 2.

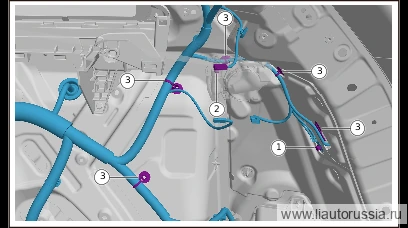

111.

     111

     Выверните крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе.

     🔧 головка 10 ммM01-89146616одноразовая деталь

     Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
112. 112

     Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
113. 113

     Отсоедините фиксатор (4 шт.) жгута проводов кузова в сборе.

114.

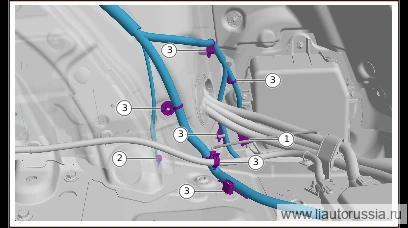

     114

     Отсоедините разъём жгута проводов кузова в сборе (1 шт.).
115. 115

     Выверните крепёжный болт жгута проводов массы жгута проводов кузова в сборе (1 шт.).

     🔧 Головка Внимание: M01-89146616 Комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы — деталь одноразового использования, при каждой разборке/сборке необходимо заменять на новую 10 ммM01-89146616одноразовая деталь
116. 116

     Отсоедините фиксатор (6 шт.) жгута проводов кузова в сборе.

117.

     117

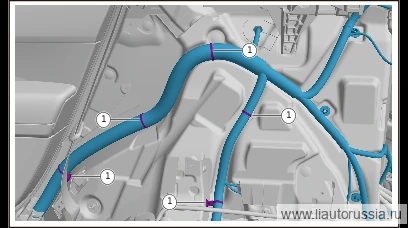

     Отсоедините фиксатор (5 шт.) жгута проводов кузова в сборе.

Установка 116 шагов

1.

   1

   Установите фиксатор жгута проводов кузова в сборе (5 шт.).

2.

   2

   Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
3. 3

   Установите крепёжный болт жгута заземления жгута проводов кузова в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
4. 4

   Установите фиксатор жгута проводов кузова в сборе (6 шт.).

5.

   5

   Установите крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе. M01-89146616 Комплект: шестигранный болт, пружинная шайба и плоская шайба. Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616одноразовая деталь

   Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
6. 6

   Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
7. 7

   Установите фиксатор жгута проводов кузова в сборе (4 шт.).

8.

   8

   Установите фиксатор жгута проводов кузова в сборе (3 шт.).
9. 9

   Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
10. 10

    Соедините магистраль заднего омывателя в сборе 1 с магистралью заднего омывателя в сборе 2.

11.

    11

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).
12. 12

    Подсоедините разъём (4 шт.) жгута проводов кузова в сборе.

13.

    13

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
14. 14

    Установите крепёжный болт (1 шт.) жгута проводов кузова в сборе. Q1840616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: Q1840616F70 болт с шестигранной фланцевой головкой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 8 ммQ1840616F70одноразовая деталь

15.

    15

    Установите крепёжный болт (1 шт.) жгута проводов массы жгута проводов кузова в сборе. M01-89146616 Комплект: шестигранный болт, пружинная шайба и плоская шайба. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
16. 16

    Установите фиксатор жгута проводов кузова в сборе (8 шт.).

17.

    17

    Установите фиксатор жгута проводов кузова в сборе (2 шт.).
18. 18

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.

19.

    19

    Подсоедините разъём (8 шт.) жгута проводов кузова в сборе.
20. 20

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

21.

    21

    Затяните крепёжную гайку, подсоедините жгут проводов кузова к аккумуляторной батарее в сборе.

    🔧 головка 10 мм
22. 22

    Установите крепёжный болт (2 шт.) жгута проводов массы жгута проводов кузова в сборе. Комплект Q140B0620F38L: шестигранный болт и плоская шайба. Момент затяжки: 10±2 Н·м

    ⚙︎ 10±2 Н·м🔧 головка 10 мм
23. 23

    Установите крепёжную гайку жгута проводов массы жгута проводов кузова в сборе (1 шт.). Гайка с шестигранной фланцевой головкой Q32006F36 Момент затяжки: 4.5±1 Н·м

    ⚙︎ 4.5±1 Н·м🔧 Головка 10 мм
24. 24

    Установите крепёжную гайку (1 шт.) жгута провода массы жгута проводов кузова в сборе. Цельнометаллическая шестигранная фланцевая стопорная гайка Q33006F71 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
25. 25

    Установите крепёжную гайку жгута заземления жгута проводов кузова в сборе (1 шт.). Гайка с шестигранным фланцем и насечкой на опорной поверхности Q32408T13F61 Момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 головка 10 мм
26. 26

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.

27.

    27

    Установите крепёжный болт (3 шт.) жгута проводов массы жгута проводов кузова в сборе. M01-89146616 Комплект: шестигранный болт, пружинная шайба и плоская шайба. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммM01-89146616одноразовая деталь

    Примечание. Комплект M01-89146616 — шестигранный болт, пружинная шайба и плоская шайба — являются деталями одноразового использования, при каждом демонтаже/монтаже необходимо заменять их новыми деталями.
28. 28

    Установите фиксатор жгута проводов кузова в сборе (7 шт.).

29.

    29

    Установите фиксатор жгута проводов кузова в сборе (3 шт.).

30.

    30

    Подсоедините разъём (3 шт.) жгута проводов кузова в сборе.
31. 31

    Установите крепёжный болт жгута заземления жгута проводов кузова в сборе (2 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
32. 32

    Установите фиксатор крепления жгута проводов кузова в сборе (10 шт.).

33.

    33

    Подсоедините разъём (2 шт.) жгута проводов кузова в сборе.
34. 34

    Установите фиксатор жгута проводов кузова в сборе (6 шт.).

35.

    35

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

36.

    36

    Установите фиксирующий фиксатор жгута проводов корпуса розетки источника питания 220В (2 шт.).

37.

    37

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

38.

    38

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).
39. 39

    Установите заглушку жгута проводов кузова в сборе (1 шт.).

40.

    40

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
41. 41

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).

42.

    42

    Подсоедините разъём (3 шт.) жгута проводов кузова в сборе.
43. 43

    Установите фиксатор крепления жгута проводов кузова в сборе (10 шт.).
44. 44

    Установите крепёжный болт (2 шт.) жгута провода массы жгута проводов кузова в сборе. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
45. 45

    Установите крепёжную гайку жгута проводов кузова в сборе (1 шт.). Гайка с шестигранным фланцем Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм

46.

    46

    Подсоедините разъём (5 шт.) жгута проводов кузова в сборе.
47. 47

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).

48.

    48

    Установите крепёжную гайку жгута проводов кузова в сборе (3 шт.). Гайка с шестигранным фланцем Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
49. 49

    Установите крепёжный болт жгута заземления жгута проводов кузова в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
50. 50

    Установите заглушку жгута проводов кузова в сборе (1 шт.).

51.

    51

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
52. 52

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

53.

    53

    Подсоедините разъём жгута проводов (2 шт.) жгута проводов моторного отсека в сборе.
54. 54

    Установите фиксатор жгута проводов переднего отсека в сборе (1 шт.).
55. 55

    Подсоедините фиксатор (2 шт.) жгута проводов переднего отсека в сборе к жгуту проводов кузова в сборе.

56.

    56

    Установите фиксатор жгута проводов кузова в сборе (2 шт.).
57. 57

    Выверните крепёжный болт жгута проводов кузова в сборе (1 шт.). Комплект из болта с шестигранной головкой и плоской шайбы Q140B0616F70L Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
58. 58

    Установите крепёжную гайку (1 шт.) жгута проводов кузова в сборе. X01-89320306 Шестигранная фланцевая гайка. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммX01-89320306

59.

    59

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
60. 60

    Установите фиксатор жгута проводов кузова в сборе (2 шт.).
61. 61

    Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов кузова в сборе. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

62.

    62

    Подсоедините разъём (2 шт.) жгута проводов кузова в сборе.
63. 63

    Установите фиксатор жгута проводов кузова в сборе (3 шт.).

64.

    64

    Установите жгут проводов панели приборов в сборе, подсоедините разъём жгута проводов панели приборов в сборе (1 шт.).
65. 65

    Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов панели приборов в сборе. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
66. 66

    Установите фиксирующую защёлку жгута проводов панели приборов в сборе (1 шт.).

67.

    67

    Подсоедините разъём (5 шт.) жгута проводов кузова в сборе.
68. 68

    Установите фиксатор жгута проводов кузова в сборе (3 шт.).

69.

    69

    Подсоедините разъём (3 шт.) жгута проводов кузова в сборе.
70. 70

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

71.

    71

    Подсоедините разъём (8 шт.) жгута проводов кузова в сборе.
72. 72

    Установите фиксатор жгута проводов кузова в сборе (6 шт.).

73.

    73

    Подсоедините разъём (6 шт.) жгута проводов кузова в сборе.
74. 74

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).
75. 75

    Установите крепёжный болт (1 шт.) жгута провода массы жгута проводов кузова в сборе. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

76.

    76

    Подсоедините разъём (1 шт.) жгута проводов кузова в сборе.
77. 77

    Установите фиксатор жгута проводов кузова в сборе (5 шт.).

78.

    78

    Подсоедините разъём (3 шт.) жгута проводов кузова в сборе.
79. 79

    Установите фиксатор жгута проводов кузова в сборе (8 шт.).
80. 80

    Установите крепёжный болт (2 шт.) жгута провода массы жгута проводов кузова в сборе. M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

81.

    81

    Установите крепёжную гайку жгута проводов кузова в сборе (4 шт.). Гайка с шестигранным фланцем Q32006F36 Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
82. 82

    Установите крепёжный болт жгута заземления жгута проводов кузова в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
83. 83

    Установите заглушку жгута проводов кузова в сборе (1 шт.).

84.

    84

    Установите крепёжный болт (1 шт.) жгута проводов кузова в сборе. Комплект Q140B0616F70L: шестигранный болт и плоская шайба. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 мм
85. 85

    Установите крепёжную гайку (1 шт.) жгута проводов кузова в сборе. X01-89320306 Шестигранная фланцевая гайка. Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммX01-89320306
86. 86

    Установите фиксатор жгута проводов кузова в сборе (4 шт.).

87.

    87

    Установите разъём жгута проводов кузова в сборе (1 шт.).
88. 88

    Установите крепёжный болт жгута заземления жгута проводов кузова в сборе (1 шт.). M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Примечание: M01-89146616 комплект из болта с шестигранной головкой, пружинной шайбы и плоской шайбы является деталью одноразового использования, при каждой разборке/сборке необходимо заменять новыми деталями 10 ммM01-89146616одноразовая деталь
89. 89

    Установите фиксатор жгута проводов кузова в сборе (2 шт.).

90.

    90

    Подсоедините разъём (4 шт.) жгута проводов панели приборов в сборе.

91.

    91

    Подсоедините разъём жгута проводов моторного отсека в сборе (2 шт.).
92. 92

    Установите крепёжную гайку (1 шт.) жгута проводов массы жгута проводов моторного отсека в сборе. Шестигранная фланцевая зубчатая гайка Q32408T13F61. Момент затяжки: 13±1 Н·м

    ⚙︎ 13±1 Н·м🔧 головка 13 ммодноразовая деталь

    Примечание. Шестигранная фланцевая зубчатая гайка Q32408T13F61 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

93.

    93

    Плотно закройте крышку жгута проводов кузова в сборе.

94.

    94

    Установите фиксатор жгута проводов кузова в сборе (2 шт.).
95. 95

    Установите разъём жгута проводов кузова в сборе (2 шт.).
96. 96

    Подсоедините резиновую заглушку (2 шт.) жгута проводов кузова в сборе к кузову.

97.

    97

    Установите разъём жгута проводов кузова в сборе (3 шт.).
98. 98

    Установите заглушку жгута проводов кузова в сборе (1 шт.).

99.

    99

    Установите разъём жгута проводов кузова в сборе (2 шт.).
100. 100

     Установите фиксатор жгута проводов кузова в сборе (2 шт.).
101. 101

     Установите заглушку жгута проводов кузова в сборе (1 шт.).

102.

     102

     Установите разъём жгута проводов кузова в сборе (5 шт.).
103. 103

     Установите фиксатор жгута проводов кузова в сборе (9 шт.).
104. 104

     Установите заглушку жгута проводов кузова в сборе (1 шт.).

105.

     105

     Установите разъём жгута проводов кузова в сборе (1 шт.).
106. 106

     Установите фиксатор жгута проводов кузова в сборе (7 шт.).

107.

     107

     Установите заглушку жгута проводов кузова в сборе (1 шт.).

108.

     108

     Установите заглушку жгута проводов кузова в сборе (1 шт.).

109.

     109

     Установите резиновую заглушку трубопровода омывателя заднего стекла в сборе 1 (1 шт.). 2. Установите трубопровод омывателя заднего стекла в сборе 1 в направлении стрелки.

110.

     110

     Установите заглушку жгута проводов кузова в сборе (1 шт.).
111. 111

     Установите фиксатор жгута проводов кузова в сборе (6 шт.).
112. 112

     Установите крепёжную гайку (1 шт.) жгута проводов кузова. Шестигранная фланцевая зубчатая гайка Q32408T13F61. Момент затяжки: 13±1 Н·м

     ⚙︎ 13±1 Н·м🔧 головка 13 ммодноразовая деталь

     Примечание. Шестигранная фланцевая зубчатая гайка Q32408T13F61 является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

113.

     113

     Подсоедините разъём (1 шт.) жгута проводов левой задней двери в сборе.

114.

     114

     Подсоедините разъём (1 шт.) жгута проводов правой задней двери в сборе.

115.

     115

     Подсоедините разъём жгута проводов правой передней двери в сборе (1 шт.).

116.

     116

     Подсоедините разъём (1 шт.) жгута проводов левой передней двери в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
