Корпус центральной консоли в сборе

Центральная консоль · Li L7 2022–2023 · стр. 2600–2602 оригинала
10 шагов снятия10 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Корпус центральной консоли в сборе

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе

Снятие 10 шагов

  1. С помощью пластиковой монтажной лопатки поддёните бокс для телефона центральной консоли в сборе.

    Примечание. При демонтаже следите за длиной жгута проводов центральной консоли, чтобы не повредить его.

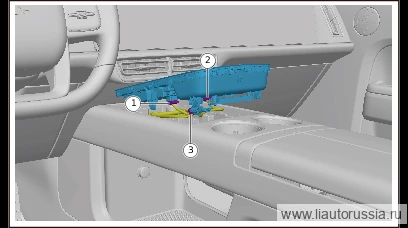

  2. Шаг 2

    Отсоедините разъём (1 шт.) жгута проводов модуля беспроводной зарядки водительского сиденья.

  3. Отсоедините разъём жгута проводов модуля беспроводной зарядки переднего пассажирского места (1 шт.).

  4. Отсоедините разъём жгута проводов антенны иммобилайзера (IMMO) (1 шт.), снимите узел бокса для телефона центральной консоли в сборе.

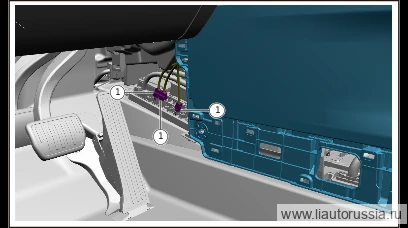

  5. Шаг 5

    Отсоедините разъём (3 шт.) жгута проводов центральной консоли в сборе.

  6. Шаг 6

    Выверните крепёжные болты (2 шт.) каркаса корпуса центральной консоли в сборе.

    🔧 головка 10 мм
  7. Шаг 7

    Отсоедините фиксирующую защёлку (1 шт.) жгута проводов центральной консоли в сборе.

  8. Отсоедините разъём жгута проводов панели приборов в сборе (1 шт.).

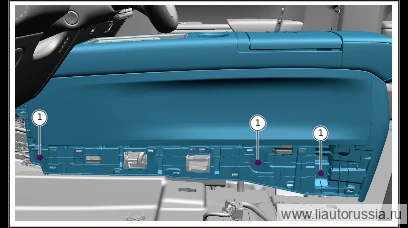

  9. Шаг 9

    Выверните крепёжные болты (3 шт.) каркаса корпуса центральной консоли в сборе.

    🔧 головка 10 мм
  10. Шаг 10

    Выверните крепёжные болты каркаса корпуса центральной консоли в сборе (3 шт.), снимите каркас корпуса центральной консоли в сборе в направлении, указанном стрелкой.

    🔧 головка 10 мм

Установка 10 шагов

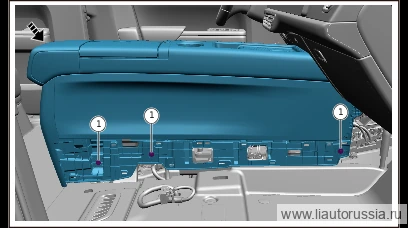

  1. Шаг 1

    Установите узел каркаса корпуса центральной консоли в сборе в направлении, указанном стрелкой, заверните крепёжный болт (3 шт.) каркаса корпуса центральной консоли в сборе. Q146B0622F62L: болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка торцевого ключа 10 мм
  2. Шаг 2

    Установите крепёжные болты (3 шт.) каркаса корпуса центральной консоли в сборе. Q146B0622F62L болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка 10 мм

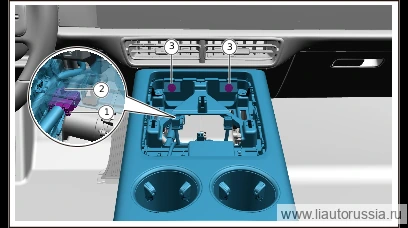

  3. Шаг 3

    Подсоедините разъём (1 шт.) жгута проводов панели приборов в сборе.

  4. Установите фиксирующие защёлки жгута проводов центральной консоли в сборе (1 шт.).

  5. Заверните крепёжный болт (2 шт.) каркаса корпуса центральной консоли в сборе. Q146B0622F62L: болт с шестигранной головкой, пружинная шайба и плоская шайба в сборе Момент затяжки: 6±1 Н·м

    ⚙︎ 6±1 Н·м🔧 головка торцевого ключа 10 мм
  6. Шаг 6

    Подсоедините разъём (3 шт.) жгута проводов центральной консоли в сборе.

  7. Шаг 7

    Установите узел бокса для телефона центральной консоли в сборе, подсоедините разъём жгута проводов антенны IMMO (1 шт.).

  8. Подсоедините разъём жгута проводов модуля беспроводной зарядки переднего пассажирского сиденья (1 шт.).

  9. Подсоедините разъём (1 шт.) жгута проводов модуля беспроводной зарядки водительского сиденья.

  10. Шаг 10

    Установите бокс для телефона центральной консоли в сборе и верхнюю облицовочную панель центральной консоли в сборе.

    Примечание. При установке избегайте защемления жгута проводов центральной консоли.

Моменты затяжки — сводка

ОперацияМомент
Установите узел каркаса корпуса центральной консоли в сборе в направле…6±1 Н·м
Установите крепёжные болты (3 шт.) каркаса корпуса центральной консоли…6±1 Н·м
Заверните крепёжный болт (2 шт.) каркаса корпуса центральной консоли в…6±1 Н·м
