Сиденье водителя в сборе, деталь — сиденье водителя в сборе

Подготовительные работы 8

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
5. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
6. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
7. Двери багажника на электроприводе книга владельца
8. Аккумулятор книга владельца

Снятие 5 шагов

1.

   1

   Снимите защитный чехол PLP ремня безопасности, с помощью плоской отвёртки расстыкуйте соединение левого переднего ремня безопасности в сборе с водительским сиденьем в сборе.

2.

   2

   Отсоедините разъём (2 шт.) жгута проводов сиденья водителя в сборе.

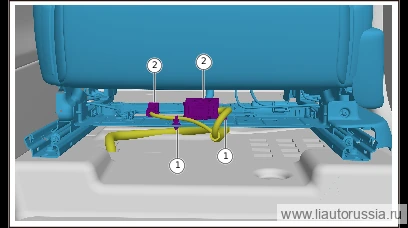

3. 3

   Расстыкуйте фиксирующие защёлки жгута проводов сиденья водителя в сборе (2 шт.).

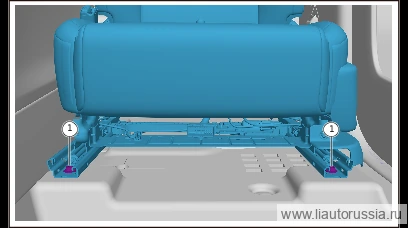

4.

   4

   Выверните крепёжный болт сиденья водителя в сборе (2 шт.).

   🔧 торцевая головка T50

5.

   5

   Выверните крепёжный болт водительского сиденья в сборе (2 шт.), снимите водительское сиденье в сборе.

   🔧 торцевая насадка T50

Установка 6 шагов

1.

   1

   Установите сиденье водителя в сборе, установите фиксирующий болт (2 шт.) сиденья водителя в сборе. X01-89215104 Винт с фланцем, цилиндрической головкой под внутренний шестигранник-звёздочку (Torx) Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка-бита T50X01-89215104

2.

   2

   Установите крепёжные болты сиденья водителя в сборе (2 шт.). X01-89215104 Винт с фланцем и цилиндрической головкой с внутренним шестигранным шлицем Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 торцевая головка отвёртки T50X01-89215104

3.

   3

   Установите фиксирующую защёлку жгута проводов сиденья водителя в сборе (2 шт.).
4. 4

   Подсоедините разъём жгута проводов водительского сиденья в сборе (2 шт.).

5.

   5

   Подсоедините ремень безопасности переднего левого сиденья в сборе к сиденью водителя в сборе.

6.

   6

   ★★★★★Меры предосторожности при замене подушек безопасности: Если сработала (взорвалась) любая из следующих подушек безопасности или ремней безопасности, необходимо одновременно заменить новый блок управления подушками безопасности (ECU): I. Подушки безопасности: Подушка безопасности переднего пассажира Подушка безопасности водителя Левая шторка безопасности в сборе Правая шторка безопасности в сборе Боковая подушка безопасности водителя Боковая подушка безопасности переднего пассажира Боковая подушка безопасности второго ряда, левая сторона Боковая подушка безопасности второго ряда, правая сторона II. Ремни безопасности: Левый передний нижний преднатяжитель Ретрактор ремня безопасности второго ряда, правая сторона Ретрактор ремня безопасности переднего ряда, правая сторона Ретрактор ремня безопасности второго ряда, левая сторона Ретрактор ремня безопасности переднего ряда, левая сторона Правый передний нижний преднатяжитель…………………………………………Меры предосторожности при замене подушек безопасности сиденья: Подушка безопасности сиденья является предохранительным элементом внутри сиденья; для обеспечения общей безопасности сиденья после срабатывания (взрыва) подушки безопасности сиденья необходимо заменить сиденье в сборе, отдельная замена боковой подушки безопасности сиденья не допускается。……………………………………

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Самообучение сиденья водителя
