Правая боковая крышка панели приборов
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери автомобиля книга владельца
Снятие 2 шагов
-
По направлению стрелки отсоедините уплотнитель проёма правой передней двери.
Примечание. Уплотнитель проёма правой передней двери не требуется отсоединять полностью, достаточно отсоединить до положения, позволяющего снять правую боковую крышку панели приборов. -

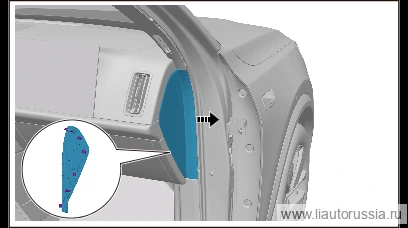

С помощью пластиковой лопатки подденьте фиксирующую защёлку (7 шт.) правой боковой крышки панели приборов, по направлению стрелки снимите правую торцевую крышку панели приборов.
Установка 2 шагов
-

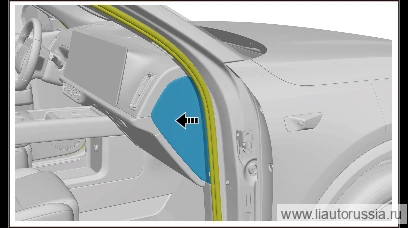

Установите торцевую крышку левой стороны панели приборов в направлении, указанном стрелкой, защёлкните фиксатор (7 шт.) левой боковой крышки панели приборов.
-
Установите уплотнитель проёма левой передней двери в направлении, указанном стрелкой.
