Рукоятка аварийного троса зарядной розетки
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Двери багажника на электроприводе книга владельца
Снятие 3 шагов
-
Откиньте крышку багажника в сборе в направлении, указанном стрелкой.
-

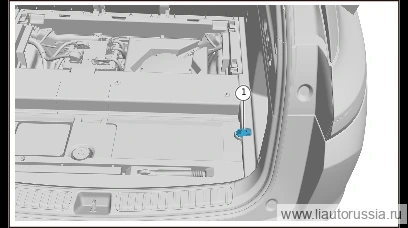

Отсоедините рукоятку аварийного троса зарядной розетки от монтажного кронштейна облицовки правой задней боковины кузова в сборе.
-
Отсоедините рукоятку аварийного троса зарядной розетки от аварийного троса зарядной розетки, снимите рукоятку аварийного троса зарядной розетки.
Установка 2 шагов
-
Подсоедините рукоятку аварийного троса зарядной розетки к аварийному тросу зарядной розетки.
Примечание. При подсоединении рукоятки аварийного троса зарядной розетки к аварийному тросу зарядной розетки трос рукоятки необходимо сначала пропустить через монтажный кронштейн облицовки правой задней боковины кузова в сборе, а затем подсоединить рукоятку аварийного троса зарядной розетки к высоковольтному жгуту проводов переменного/постоянного тока зарядки в сборе. -
Установите рукоятку аварийного троса зарядной розетки, верните на место крышку багажника в сборе.
