Корпус кронштейна панели багажного отделения
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
Снятие 2 шагов
-

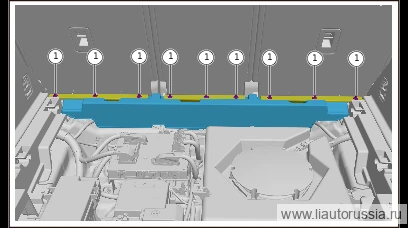

Снимите фиксатор крепления корпуса кронштейна крышки багажника (9 шт.).
-

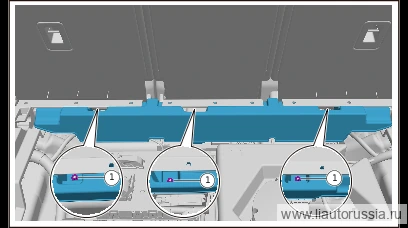

Выверните крепёжную гайку облицовки заднего порога в сборе (3 шт.), снимите корпус кронштейна крышки багажника.
🔧 мм, торцевая головка 10
Установка 2 шагов
-
Установите корпус кронштейна панели багажного отделения, установите гайку крепления корпуса кронштейна панели багажного отделения (3 шт.). M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 3±0.5 Н·м
⚙︎ 3±0.5 Н·м🔧 Головка 10 ммM01-89320206 -
Установите фиксирующий клипс корпуса кронштейна панели багажника (9 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус кронштейна панели багажного отделения, установите га… | 3±0.5 Н·м |
