Корпус защиты адсорбера в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шагов
-

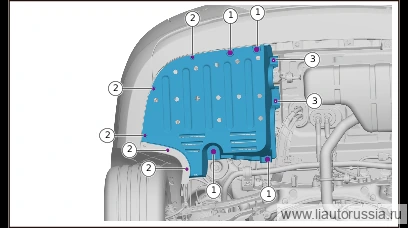

Выверните крепёжные болты корпуса защиты адсорбера в сборе (4 шт.).
🔧 головка 10 мм -
Выверните крепёжные винты корпуса защиты адсорбера в сборе (5 шт.).
🔧 насадка-бита T25 -
Выверните крепёжные гайки корпуса защиты адсорбера в сборе (2 шт.), снимите корпус защиты адсорбера в сборе.
🔧 торцевая головка Примечание: X01-89146620 комплект болта с шестигранной головкой с внутренним шлицем Torx, пружинной шайбой и плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь 10 ммX01-89146620одноразовая деталь
Установка 3 шагов
-
Установите корпус защиты адсорбера в сборе, установите крепёжные болты корпуса защиты адсорбера в сборе (4 шт.). X01-89146620 Комплект болта с головкой Torx (внутренний шестигранник), пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка Примечание: X01-89146620 комплект болта с головкой Torx (внутренний шестигранник), пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять новыми деталями 10 ммX01-89146620одноразовая деталь -
Установите крепёжные винты корпуса защиты адсорбера в сборе (5 шт.). Самонарезающий винт с внутренним шестигранником, шлицем Torx, цилиндрической фланцевой головкой M01-89274816 Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 головка-бита T25M01-89274816 -
Установите крепёжные гайки корпуса защиты адсорбера в сборе (2 шт.). M01-89320206 комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 головка 10 ммM01-89320206
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите корпус защиты адсорбера в сборе, установите крепёжные болты… | 6±1 Н·м |
| Установите крепёжные винты корпуса защиты адсорбера в сборе (5 шт.). С… | 1.5±0.5 Н·м |
| Установите крепёжные гайки корпуса защиты адсорбера в сборе (2 шт.). M… | 6±1 Н·м |
