Облицовка левой задней боковины в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе

Снятие 5 шагов

1. 1

   С помощью пластиковой лопатки разъедините соединение фиксирующих защёлок задней панели выключателей левой задней боковины, отсоедините заднюю панель выключателей левой задней боковины в направлении, указанном стрелкой, отсоедините разъём жгута проводов выключателя складывания сиденья (1 шт.).
2. 2

   Отсоедините разъём жгута проводов выключателя регулировки подвески (1 шт.).
3. 3

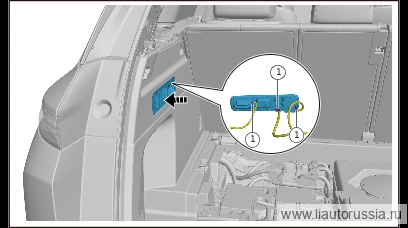

   Отсоедините разъём жгута проводов лампы багажника в сборе (1 шт.), снимите заднюю панель выключателей левой задней боковины.

   Примечание. При демонтаже учитывайте длину жгута проводов кузова во избежание повреждения.

4.

   4

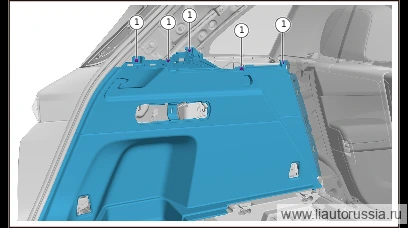

   Выверните крепёжный винт внутренней обшивки левой задней боковины кузова в сборе (5 шт.).

   🔧 крестовая отвёртка

5.

   5

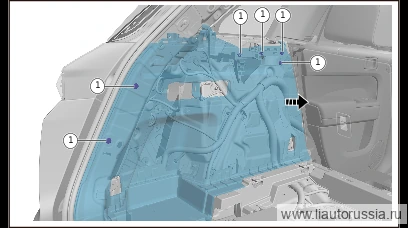

   По направлению стрелки отсоедините облицовку левой задней боковины в сборе.

   одноразовая деталь

   Примечание

   • Фиксирующий клипс является одноразовой деталью, после каждого демонтажа/монтажа требуется замена на новую деталь.
   • Снимите оставшийся на кузове фиксирующий клипс, замените на новый клипс.

Установка 5 шагов

1.

   1

   Установите внутреннюю облицовку левой задней боковины в сборе в направлении, указанном стрелкой.

2.

   2

   Установите обшивку левой задней боковины в сборе, установите крепёжный винт обшивки левой задней боковины в сборе (5 шт.). Q2734816F38 самонарезающий винт с крестообразным шлицем и полукруглой головкой большого диаметра Момент затяжки: 1,5±0,5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

3.

   3

   Подсоедините разъём жгута проводов фонаря багажника в сборе (1 шт.).
4. 4

   Подсоедините разъём жгута проводов выключателя регулировки подвески (1 шт.).
5. 5

   Подсоедините разъём (1 шт.) жгута проводов выключателя складывания сиденья, установите заднюю панель выключателей левой задней боковины по направлению стрелки.

Моменты затяжки — сводка
