Фиксатор ремня безопасности правой стороны второго ряда в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
Снятие 4 шагов
-

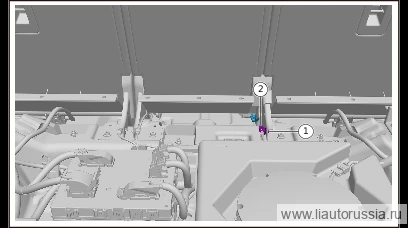

Отсоедините фиксирующую защёлку (1 шт.) фиксатора ремня безопасности второго ряда (правая сторона) в сборе.
-
Отсоедините разъём жгута проводов пряжки ремня безопасности второго ряда, правая сторона, в сборе (1 шт.).
-

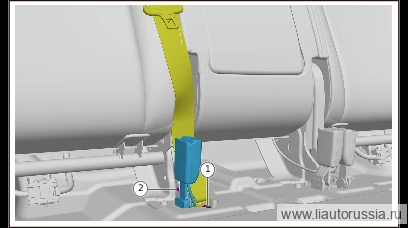

Выверните крепёжный болт (1 шт.) фиксатора ремня безопасности второго ряда (правая сторона) в сборе.
🔧 головка 14 мм -
Расстыкуйте фиксирующую защёлку (1 шт.) фиксатора ремня безопасности правой стороны второго ряда в сборе, снимите фиксатор ремня безопасности левой стороны второго ряда в сборе.
Установка 4 шагов
-
Установите пряжку ремня безопасности второго ряда, правая сторона, в сборе, установите фиксирующую защёлку пряжки ремня безопасности второго ряда, левая сторона, в сборе (1 шт.).
-
Установите крепёжный болт (1 шт.) фиксатора ремня безопасности второго ряда (правая сторона) в сборе. X01-58000023 Пряжка ремня безопасности второго ряда Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 головка 14 ммX01-58000023 -
Подсоедините разъём жгута проводов (1 шт.) фиксатора ремня безопасности правой стороны второго ряда в сборе.
-
Установите фиксирующую защёлку (1 шт.) фиксатора ремня безопасности второго ряда (правая сторона) в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный болт (1 шт.) фиксатора ремня безопасности второго… | 45±5 Н·м |
