Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе

Подготовительные работы 9

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Шторка багажного отделения в сборе
4. Крышка багажника в сборе
5. Аккумулятор книга владельца
6. Корпус кронштейна панели багажного отделения
7. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
8. Фиксатор ремня безопасности правой стороны второго ряда в сборе
9. Складывание и поднятие спинки сиденья второго ряда

Снятие 7 шагов

1.

   1

   Отсоедините соединение фиксирующей клипсы между правым ремнём безопасности и спинкой двухместного сиденья второго ряда в сборе.

2.

   2

   Отсоедините фиксатор(1 шт.) узла защёлки ремня безопасности среднего сиденья второго ряда в сборе.
3. 3

   Отсоедините разъём жгута проводов фиксатора ремня безопасности среднего сиденья второго ряда в сборе (1 шт.).

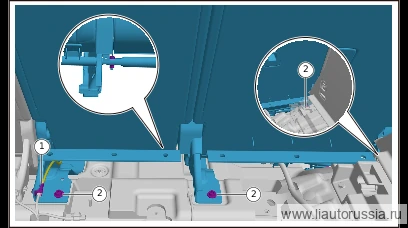

4. 4

   Выверните крепёжный болт (3 шт.) спинки двухместного сиденья второго ряда в сборе.

   🔧 торцевая головка T50

5.

   5

   Отсоедините фиксатор(1 шт.) узла защёлки ремня безопасности среднего сиденья второго ряда в сборе.
6. 6

   Отсоедините разъём (1 шт.) жгута проводов спинки двухместного сиденья второго ряда в сборе.
7. 7

   Выверните крепёжный болт(3 шт.) спинки двухместного сиденья второго ряда в сборе, снимите спинку двухместного сиденья второго ряда в сборе.

   🔧 торцевая головка отвёртки T50

Установка 7 шагов

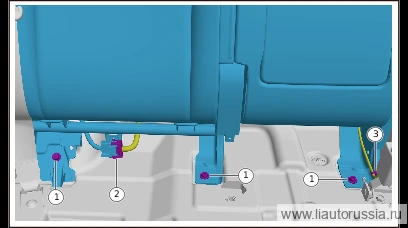

1.

   1

   Установите спинку двухместного сиденья второго ряда в сборе, заверните крепёжный болт спинки двухместного сиденья второго ряда в сборе (3 шт.). X01-89215104 Фланцевый винт с цилиндрической головкой и внутренним шестигранным шлицем-звёздочкой Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка-бита T50X01-89215104
2. 2

   Подсоедините разъём (1 шт.) жгута проводов спинки одноместного сиденья второго ряда в сборе.
3. 3

   Установите фиксирующие клипсы (1 шт.) узла фиксатора среднего ремня безопасности второго ряда в сборе.

4.

   4

   Установите крепёжный болт(3 шт.) спинки двухместного сиденья второго ряда в сборе. X01-89215104 Винт с полукруглой фланцевой головкой и внутренним шестигранно-шлицевым приводом Момент затяжки: 45±5 Н·м Момент затяжки: 20±3 Н·м Инструмент: 13 торцевая головка отвёртки

   ⚙︎ 45±5 Н·м⚙︎ 20±3 Н·м🔧 торцевая головка отвёртки Примечание: после завершения установки спинки двухместного сиденья второго ряда в сборе необходимо проверить затяжку болтов нижней поперечной трубы спинки двухместного сиденья второго ряда в сборе T50X01-89215104
5. 5

   Подсоедините разъём жгута проводов (1 шт.) фиксатора ремня безопасности среднего сиденья второго ряда в сборе.
6. 6

   Установите фиксирующие клипсы (1 шт.) узла фиксатора среднего ремня безопасности второго ряда в сборе.

7.

   7

   Установите ремень безопасности второго ряда, правая сторона.

Моменты затяжки — сводка
