Монтажный кронштейн облицовки правой задней боковины в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
13. вентиляционная решётка правой задней боковины в сборе
14. облицовочная панель порога задней двери в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. облицовка правой задней боковины в сборе
18. Рукоятка аварийного троса зарядной розетки

Снятие 1 шагов

1.

   1

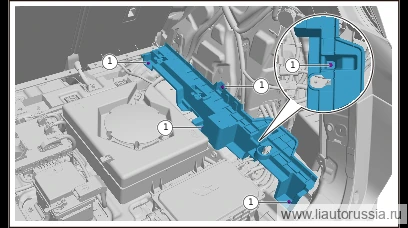

   Выверните крепёжный болт монтажного кронштейна внутренней облицовки правой задней боковины в сборе (5 шт.), снимите монтажный кронштейн внутренней облицовки правой задней боковины в сборе.

   🔧 мм, торцевая головка 10

Установка 1 шагов

1.

   1

   Установите монтажный кронштейн внутренней обшивки правой задней боковины кузова в сборе, установите крепёжный болт монтажного кронштейна внутренней обшивки правой задней боковины кузова в сборе (5 шт.). Q1860616F70 Комбинация болта с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

Моменты затяжки — сводка
