Облицовка правой задней боковины в сборе

Подготовительные работы 17

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Защитная крышка багажника
11. Ящик для инструмента в багажнике
12. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
13. вентиляционная решётка правой задней боковины в сборе
14. облицовочная панель порога задней двери в сборе
15. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Рукоятка аварийного троса зарядной розетки

Снятие 4 шагов

1. 1

   С помощью пластиковой лопатки разъедините соединение фиксирующих защёлок задней панели выключателей правой задней боковины, отсоедините заднюю панель выключателей правой задней боковины в направлении, указанном стрелкой, отсоедините разъём жгута проводов питания 12В (1 шт.).
2. 2

   Отсоедините разъём плафона освещения багажного отделения в сборе (1 шт.), снимите заднюю панель выключателей правой задней боковины кузова.

   Примечание. При демонтаже следите за длиной жгута проводов кузова, чтобы не допустить его повреждения.

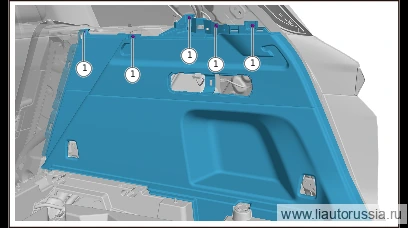

3.

   3

   Выверните крепёжный винт облицовки правой задней боковины в сборе (4 шт.). Снимите облицовку правой задней боковины в сборе.

   🔧 крестовая отвёртка

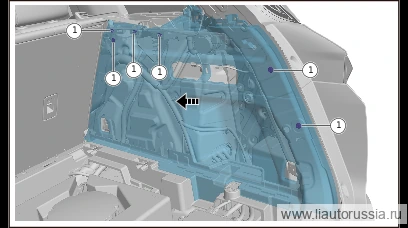

4.

   4

   Отсоедините обшивку правой задней боковины в сборе по направлению стрелки.

   одноразовая деталь

   Примечание

   • Фиксатор крепления является одноразовой деталью, после каждого снятия и установки требуется замена на новую деталь.
   • Снимите оставшийся на кузове фиксатор крепления, замените на новый фиксатор.

Установка 4 шагов

1.

   1

   Установите внутреннюю облицовку левой задней боковины в сборе в направлении, указанном стрелкой.

2.

   2

   Установите внутреннюю обшивку правой задней боковины кузова в сборе, установите крепёжный винт-саморез внутренней обшивки правой задней боковины кузова в сборе (5 шт.). Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой увеличенного диаметра Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38

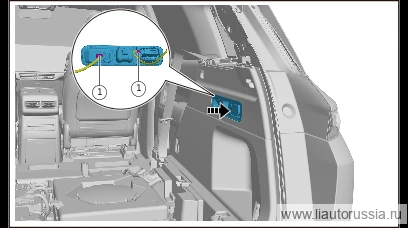

3.

   3

   Подсоедините разъём жгута проводов фонаря багажника в сборе (1 шт.).
4. 4

   Подсоедините разъём жгута проводов источника питания 12В (1 шт.), установите заднюю панель выключателей левой задней боковины по направлению стрелки.

Моменты затяжки — сводка
