Монтажный кронштейн внутренней облицовки левой задней боковины в сборе

Подготовительные работы 18

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
5. Складывание и поднятие спинки сиденья второго ряда
6. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. крышка вещевого ящика левой задней боковины в сборе
10. Корпус кронштейна панели багажного отделения
11. Защитная крышка багажника
12. Ящик для инструмента в багажнике
13. облицовка верхней части левой стойки D в сборе.
14. вентиляционная решётка левой задней боковины в сборе
15. облицовочная панель порога задней двери в сборе
16. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
17. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
18. облицовка левой задней боковины в сборе

Снятие 2 шагов

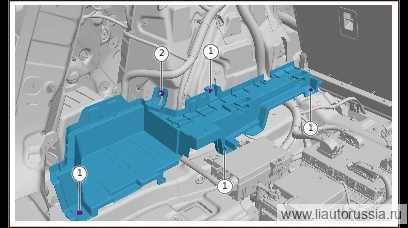

1.

   1

   Выверните крепёжный болт монтажного кронштейна облицовки правой задней боковины в сборе (4 шт.).

   🔧 торцевая головка 10 мм
2. 2

   Выверните гайку крепления монтажного кронштейна обшивки правой задней боковины в сборе (1 шт.), снимите монтажный кронштейн обшивки левой задней боковины в сборе.

   🔧 головка 10 мм

Установка 2 шагов

1.

   1

   Установите монтажный кронштейн внутренней облицовки правой задней боковины в сборе, установите крепёжную гайку монтажного кронштейна внутренней облицовки правой задней боковины в сборе (1 шт.). M01-89320206, комплект гайки с шестигранной головкой и плоской шайбой. Момент затяжки: 9±1 Н·м.

   ⚙︎ 9±1 Н·м🔧 мм, торцевая головка 10M01-89320206
2. 2

   Установите гайку крепления монтажного кронштейна внутренней обшивки правой задней боковины кузова в сборе (4 шт.). Q1860616F70 Комбинация гайки с шестигранной головкой и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860616F70

Моменты затяжки — сводка
