Воздуховод обдува лица у правой стойки B — левый нижний участок.

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2822–2823 оригинала
1 шагов снятия1 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Воздуховод обдува лица у правой стойки B — левый нижний участок.

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  5. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  6. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  7. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  8. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  9. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  11. крышка заднего торца направляющей, левая сторона
  12. правый кожух заднего торца направляющей (переднее пассажирское)
  13. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  14. левая нижняя облицовочная панель центральной консоли в сборе
  15. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  16. корпус центральной консоли в сборе
  17. Правая решётка обдува ног второго ряда.
  18. Передняя секция центрального воздуховода обдува лица второго ряда

Снятие 1 шагов

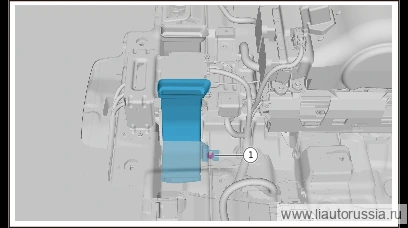

  1. Приподнимите ковёр, снимите крепёжную гайку (1 шт.) левого нижнего участка воздуховода обдува лица у правой стойки В, снимите левый нижний участок воздуховода обдува лица у правой стойки В.

    🔧 Торцевая головка 10 мм

Установка 1 шагов

  1. Шаг 1

    Установите левую нижнюю секцию воздуховода обдува лица правой стойки B, заверните крепёжную гайку левой нижней секции воздуховода обдува лица правой стойки B (1 шт.). M01-89320206 Шестигранная фланцевая гайка в сборе с плоской шайбой Момент: 2±0.5 Н·м

    ⚙︎ 2±0.5 Н·м🔧 головка (торцевой ключ) 10 ммM01-89320206

Моменты затяжки — сводка

ОперацияМомент
Установите левую нижнюю секцию воздуховода обдува лица правой стойки B…2±0.5 Н·м
