Задняя секция воздуховода обдува ног второго ряда слева

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2844–2845 оригинала
2 шагов снятия2 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Задняя секция воздуховода обдува ног второго ряда слева

Подготовительные работы 29

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
  9. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
  10. облицовка левого порога в сборе
  11. левая боковая крышка панели приборов
  12. облицовка нижней части левой стойки A в сборе.
  13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  20. крышка заднего торца направляющей, левая сторона
  21. правый кожух заднего торца направляющей (переднее пассажирское)
  22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  23. левая нижняя облицовочная панель центральной консоли в сборе
  24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  25. корпус центральной консоли в сборе
  26. педаль электронного акселератора в сборе
  27. Коврик салона, водительское сиденье
  28. Коврик водительского сиденья в сборе
  29. Решётка обдува ног второго ряда слева

Снятие 2 шагов

  1. Шаг 1

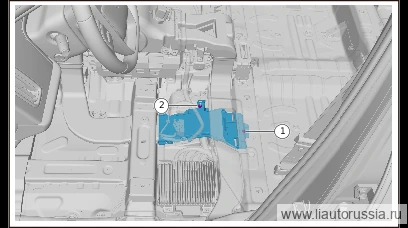

    Приподнимите ковёр второго ряда в сборе, отсоедините кнопочную защёлку (1 шт.) левого воздуховода обдува ног второго ряда — задний участок.

  2. Демонтируйте крепёжную гайку (1 шт.) задней секции воздуховода обдува ног левого второго ряда, снимите заднюю секцию воздуховода обдува ног левого второго ряда.

    🔧 головка 10 мм

Установка 2 шагов

  1. Шаг 1

    Установите заднюю секцию воздуховода обдува ног второго ряда слева, установите защёлку задней секции воздуховода обдува ног второго ряда слева (1 шт.).

  2. Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда слева — задний участок. M01-89320206 Комбинация шестигранной фланцевой гайки и плоской шайбы. Момент: 2±0.5 Н·м

    ⚙︎ 2±0.5 Н·м🔧 головка 10 ммM01-89320206

Моменты затяжки — сводка

ОперацияМомент
Установите крепёжные гайки (1 шт.) воздуховода обдува ног второго ряда…2±0.5 Н·м
