Педаль электронного акселератора в сборе

Рабочая тормозная система · Li L7 2022–2023 · стр. 1857–1858 оригинала
3 шагов снятия4 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Педаль электронного акселератора в сборе

Подготовительные работы 5

  1. Двери автомобиля книга владельца
  2. Переместите сиденье водителя в сборе назад до упора
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Коврик салона, водительское сиденье

Снятие 3 шагов

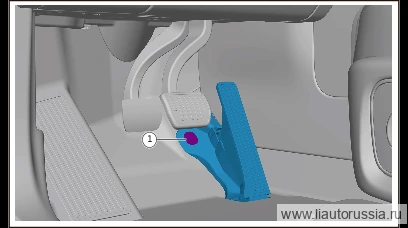

  1. Шаг 1

    Снимите заглушку педали акселератора.

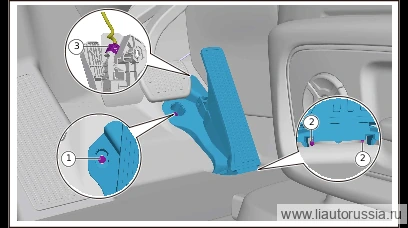

  2. Шаг 2

    Выверните фиксирующий болт (1 шт.) педали электронного акселератора в сборе. 2. Нажмите на фиксирующий фиксатор (2 шт.) педали электронного акселератора в сборе, извлеките педаль электронного акселератора в сборе.

    🔧 Головка Внимание: Q1840616F36 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F36одноразовая деталь

  3. Отсоедините разъём жгута проводов электронной педали акселератора в сборе (1 шт.), снимите электронную педаль акселератора в сборе.

Установка 4 шагов

  1. Шаг 1

    Подсоедините разъём жгута проводов электронной педали акселератора в сборе (1 шт.).

  2. Установите электронную педаль акселератора в сборе, убедитесь, что фиксирующий фиксатор электронной педали акселератора в сборе (2 шт.) установлен до упора.

  3. Установите фиксирующий болт (1 шт.) педали электронного акселератора в сборе. Q1840616F36 Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Внимание: Q1840616F36 болт с шестигранной фланцевой головкой является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 8 ммQ1840616F36одноразовая деталь
  4. Шаг 4

    Установите заглушку педали акселератора.

Моменты затяжки — сводка

ОперацияМомент
Установите фиксирующий болт (1 шт.) педали электронного акселератора в…9±1 Н·м
