Облицовка нижней части левой стойки A в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
Снятие 1 шагов
-

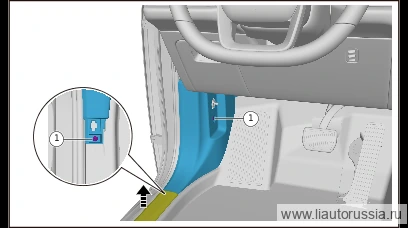

Приподнимите вверх обшивку левого порога в сборе, выверните крепёжный винт (2 шт.) нижней облицовки левой стойки А в сборе, с помощью пластиковой лопатки расстыкуйте фиксаторы нижней облицовки левой стойки А в сборе, снимите нижнюю облицовку левой стойки А в сборе. Снимите оставшиеся на кузове фиксаторы, замените их новыми.
🔧 крестовая отвёртка Внимание: фиксаторы являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новымиодноразовая детальПримечание. Слегка приподнимайте обшивку левого порога в сборе, не прикладывайте чрезмерных усилий, чтобы избежать повреждения обшивки левого порога в сборе.
Установка 1 шагов
-
Установите облицовку нижней части левой стойки A в сборе, заверните крепёжный винт облицовки нижней части левой стойки A в сборе (2 шт.), верните на место облицовку левого порога в сборе. Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра Момент: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите облицовку нижней части левой стойки A в сборе, заверните кр… | 1.5±0.5 Н·м |
