Сабвуфер
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 7
Снятие 3 шагов
-

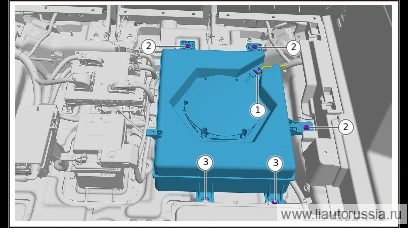

Отсоедините разъём жгута проводов сабвуфера (1 шт.).
-
Выверните крепёжный болт сабвуфера (3 шт.).
🔧 головка 10 мм -
Выверните крепёжную гайку сабвуфера (2 шт.).
🔧 головка 10 мм
Установка 3 шагов
-
Установите сабвуфер, установите крепёжную гайку сабвуфера (2 шт.). Болт шестигранный фланцевый Q32006F36 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Установите крепёжную гайку сабвуфера (2 шт.). Комплект болт шестигранный с плоской шайбой Q140B0625F36L Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 мм -
Подсоедините разъём жгута проводов сабвуфера.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите сабвуфер, установите крепёжную гайку сабвуфера (2 шт.). Бол… | 9±1 Н·м |
| Установите крепёжную гайку сабвуфера (2 шт.). Комплект болт шестигранн… | 9±1 Н·м |
