Воздуховод обдува ног правого второго ряда — задняя секция

Подготовительные работы 28

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
7. Складывание и поднятие спинки сиденья второго ряда
8. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
9. средняя облицовка правой стойки B в сборе
10. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
11. правая боковая крышка панели приборов
12. облицовка нижней части правой стойки A в сборе.
13. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
14. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
15. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
16. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
17. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
18. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
19. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
20. крышка заднего торца направляющей, левая сторона
21. правый кожух заднего торца направляющей (переднее пассажирское)
22. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
23. левая нижняя облицовочная панель центральной консоли в сборе
24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
25. корпус центральной консоли в сборе
26. Коврик салона, переднее пассажирское сиденье
27. Коврик пола переднего пассажирского места в сборе
28. Правая решётка обдува ног второго ряда.

Снятие 2 шагов

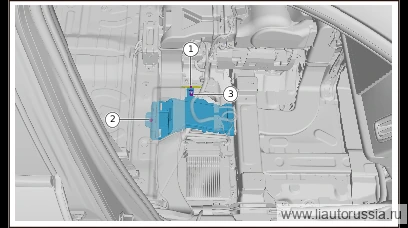

1.

   1

   Отсоедините фиксатор (1 шт.) крепления жгута проводов кузова в сборе. 2. Приподнимите ковёр второго ряда в сборе, отсоедините кнопочный фиксатор (1 шт.) задней секции воздуховода обдува ног правого второго ряда.
2. 2

   Демонтируйте крепёжную гайку задней секции воздуховода обдува ног второго ряда справа (1 шт.), снимите заднюю секцию воздуховода обдува ног второго ряда справа.

   🔧 головка (торцевой ключ) 10 мм

Установка 3 шагов

1.

   1

   Установите воздуховод обдува ног второго ряда справа — задний участок, установите фиксирующие защёлки (1 шт.) жгута проводов кузова в сборе.
2. 2

   Установите кнопочную защёлку (1 шт.) правого воздуховода обдува ног второго ряда — задний участок.
3. 3

   Установите крепёжную гайку (1 шт.) заднего участка воздуховода обдува ног правого сиденья второго ряда. M01-89320206Комплект шестигранной фланцевой гайки и плоской шайбы Момент затяжки: 2±0.5 Н·м

   ⚙︎ 2±0.5 Н·м🔧 Торцевая головка 10 ммM01-89320206

Моменты затяжки — сводка
