Облицовка верхней части левой стойки B в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | QKHZ9JFQGZ | Инструмент для демонтажа пряжки ремня безопасности |  | Используется для снятия накладки пряжки ремня безопасности |
| 2 | 7DSVBGPTH2 | Инструмент для демонтажа пряжки ремня безопасности |  | Для снятия облицовки пряжки ремня безопасности |
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
Снятие 2 шагов
-
Снимите защитный чехол PLP ремня безопасности, с помощью специального инструмента отсоедините ремень безопасности переднего левого сиденья в сборе от сиденья водителя в сборе.
-

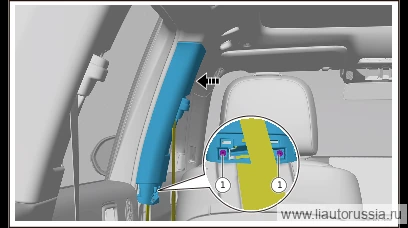

Выверните крепёжный винт облицовки верхней части левой стойки B в сборе (2 шт.), с помощью пластиковой лопатки разъедините защёлки крепления облицовки верхней части левой стойки B в сборе, отсоедините ремень безопасности, снимите облицовку верхней части левой стойки B в сборе по направлению стрелки.
🔧 крестовая отвёртка Внимание: Q2734816F38 Саморез с крестообразным шлицем и полукруглой головкой большого диаметра является деталью одноразового использования, при каждом снятии/установке необходимо заменять на новую детальQ2734816F38одноразовая деталь
Установка 2 шагов
-

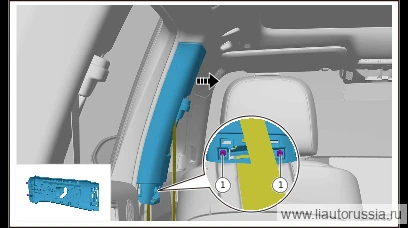

Протяните ремень безопасности через монтажное отверстие облицовки верхней части левой стойки B в сборе, установите по направлению стрелки облицовку верхней части левой стойки B в сборе, установите крепёжные винты облицовки верхней части левой стойки B в сборе (2 шт.).
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38одноразовая детальПримечание- При установке необходимо совместить с положением регулятора высоты ремня безопасности переднего ряда.
- После завершения установки пластиковой лопаткой подденьте губу уплотнителя дверного проёма и прижмите её поверх облицовки в сборе. Q2734816F38 Крестовой саморез с полукруглой головкой большого диаметра.
- Момент затяжки: 1,5±0,5 Н·м.
- Используйте.
- Q2734816F38 крестовой саморез с полукруглой головкой большого диаметра является одноразовой деталью, после каждого демонтажа/монтажа необходимо устанавливать новую деталь.
-
Подсоедините ретрактор ремня безопасности левого переднего ряда к левому нижнему преднатяжителю.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Протяните ремень безопасности через монтажное отверстие облицовки верх… | 1.5±0.5 Н·м |
