Левый задний подкрылок в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Задняя секция накладки арки левого заднего колеса в сборе
Снятие 6 шагов
-

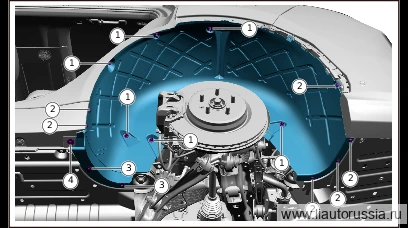

Выверните пластиковые крепёжные гайки (6 шт.) подкрылка левого заднего колеса в сборе.
🔧 торцевая головка 11 мм -
Выверните фиксирующие винты (6 шт.) подкрылка левого заднего колеса в сборе.
🔧 Головка-бита T25 -
Снимите крепёжные клипсы (2 шт.) левого заднего подкрылка в сборе.
-
Выверните крепёжные болты(1 шт.) подкрылка левого заднего колеса в сборе.
🔧 Торцевая головка 10 мм -

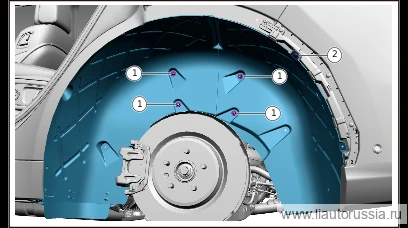

Выверните пластиковые крепёжные гайки (4 шт.) подкрылка левого заднего колеса в сборе.
🔧 торцевая головка 11 мм -
Выверните крепёжные винты (1 шт.) подкрылка левого заднего колеса в сборе, снимите подкрылок левого заднего колеса в сборе.
🔧 бита-насадка T25
Установка 6 шагов
-
Установите подкрылок левого заднего колеса в сборе, установите пластиковые фиксирующие гайки (4 шт.) подкрылка левого заднего колеса в сборе.
🔧 Торцевая головка 11 мм -
Установите крепёжные винты (1 шт.) левого заднего подкрылка в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±1 Н·м.
⚙︎ 1.5±1 Н·м🔧 головка-бита T25M01-89274816 -
Установите подкрылок левого заднего колеса в сборе, установите пластиковые фиксирующие гайки (6 шт.) подкрылка левого заднего колеса в сборе.
🔧 Торцевая головка 11 мм -
Установите крепёжные винты (6 шт.) левого заднего подкрылка в сборе. M01-89274816 Саморез с внутренним шестигранным (Torx) приводом, цилиндрической головкой и фланцем. Момент затяжки: 1.5±1 Н·м.
⚙︎ 1.5±1 Н·м🔧 головка-бита T25M01-89274816 -
Установите фиксирующие защёлки(2 шт.) подкрылка левого заднего колеса в сборе.
-
Установите крепёжные болты (1 шт.) подкрылка левого заднего колеса в сборе. X01-89146620 Комплект болта с шестигранной головкой и внутренним фигурным (звёздообразным) шестигранником, пружинной шайбы и плоской шайбы Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 торцевая головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (1 шт.) левого заднего подкрылка в сборе. M… | 1.5±1 Н·м |
| Установите крепёжные винты (6 шт.) левого заднего подкрылка в сборе. M… | 1.5±1 Н·м |
| Установите крепёжные болты (1 шт.) подкрылка левого заднего колеса в с… | 6±1 Н·м |
