Облицовка верхней части правой стойки B в сборе.
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- После завершения установки с помощью пластиковой лопатки поддейте кромку уплотнителя дверной рамы и прижмите её поверх облицовки в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | QKHZ9JFQGZ | Инструмент для демонтажа пряжки ремня безопасности |  | Используется для снятия накладки пряжки ремня безопасности |
| 2 | 7DSVBGPTH2 | Инструмент для демонтажа пряжки ремня безопасности |  | Для снятия облицовки пряжки ремня безопасности |
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- средняя облицовка правой стойки B в сборе
Снятие 2 шагов
-
Снимите чехол PLP ремня безопасности, специальным инструментом отсоедините соединение переднего правого ремня безопасности в сборе с сиденьем переднего пассажира в сборе.
-

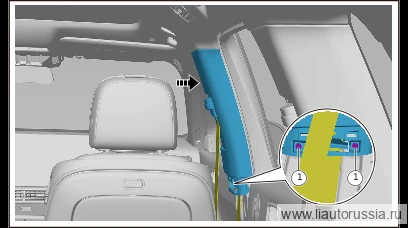

Выверните крепёжные винты (2 шт.) верхней облицовочной панели правой стойки B в сборе, используя пластиковую лопатку отсоедините фиксаторы крепления верхней облицовочной панели правой стойки B в сборе, отсоедините ремень безопасности, снимите верхнюю облицовочную панель правой стойки B в сборе в направлении, указанном стрелкой.
🔧 крестовая отвёрткаQ2734816F38одноразовая детальПримечание. Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке её необходимо заменять новой.
Установка 2 шагов
-

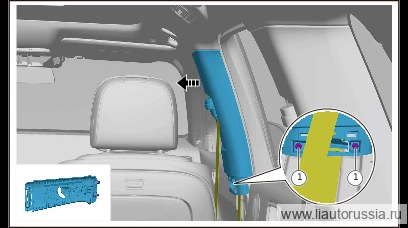

Пропустите ремень безопасности через монтажное отверстие облицовки верхней части правой стойки B в сборе, установите облицовку верхней части правой стойки B в сборе в направлении, указанном стрелкой, установите крепёжные саморезы (2 шт.) облицовки верхней части правой стойки B в сборе.
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734816F38одноразовая детальПримечание- При установке необходимо совместить с положением регулятора высоты переднего ремня безопасности.
- После завершения установки, используя пластиковую лопатку, выведите кромку уплотнителя дверного проёма наружу и прижмите её поверх облицовки в сборе. Q2734816F38 Саморез с крестообразным шлицем и большой полукруглой головкой.
- Момент: 1.5±0.5 Н·м.
- Q2734816F38 саморез с крестообразным шлицем и большой полукруглой головкой является одноразовой деталью, при каждой разборке/сборке необходимо заменять его новым.
-
Подсоедините катушку переднего правого ремня безопасности к переднему нижнему правому преднатяжителю.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Пропустите ремень безопасности через монтажное отверстие облицовки вер… | 1.5±0.5 Н·м |
