Левая защитная панель ножного пространства в сборе

Панель приборов · Li L7 2022–2023 · стр. 2981–2982 оригинала
4 шагов снятия4 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

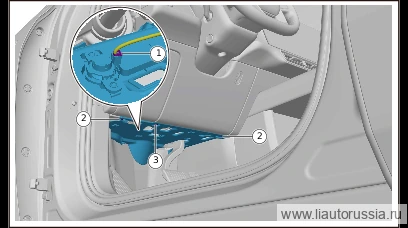

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Левая защитная панель ножного пространства в сборе

Подготовительные работы 4

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Аккумулятор книга владельца
  4. подсветка ног левого переднего ряда

Снятие 4 шагов

  1. Шаг 1

    Снимите фиксаторы-защёлки левой защитной панели пола в сборе (1 шт.).

  2. Выверните крепёжные винты(2 шт.) защитной панели в подножье левой стороны в сборе, отсоедините узел защитной панели в подножье левой стороны в сборе.

    🔧 крестовая отвёртка
    Примечание. При демонтаже учитывайте длину жгута проводов панели приборов, во избежание повреждения.

  3. Отсоедините разъём (1 шт.) жгута проводов узла левой защитной панели ножного пространства в сборе, снимите узел левой защитной панели ножного пространства в сборе.

  4. Шаг 4

    Выверните крепёжные винты (2 шт.) защитной панели ниши для ног в сборе, левая сторона, снимите защитную панель ниши для ног в сборе, левая сторона.

    🔧 торцевая головка отвёртки T20

Установка 4 шагов

  1. Шаг 1

    Установите левую защитную панель пола в сборе, установите крепёжные винты левой защитной панели пола в сборе (2 шт.). X01-89274012 Винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранным шлицем звёздообразного типа. Момент затяжки: 1.0±0.2 Н·м

    ⚙︎ 1.0±0.2 Н·м🔧 торцевая головка-бита T20X01-89274012
  2. Шаг 2

    Подсоедините разъём(1 шт.) жгута проводов защитной панели в подножье левой стороны в сборе, установите узел защитной панели в подножье левой стороны в сборе.

  3. Установите крепёжный винт (2 шт.) левой защитной панели ножного пространства в сборе. Q2734216F38 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м

    ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38

  4. Установите защёлки-клипсы (1 шт.) защитной панели ниши для ног в сборе, левая сторона.

Моменты затяжки — сводка

ОперацияМомент
Установите левую защитную панель пола в сборе, установите крепёжные ви…1.0±0.2 Н·м
Установите крепёжный винт (2 шт.) левой защитной панели ножного простр…1.5±0.5 Н·м
