Левый солнцезащитный козырёк в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
Снятие 4 шагов
-
Отсоедините соединение левого солнцезащитного козырька в сборе с крепёжным крючком солнцезащитного козырька.
-
Снимите декоративную крышку (1 шт.) крепёжного крючка левого солнцезащитного козырька в сборе.
-

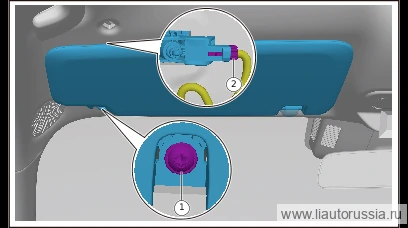

Выверните крепёжные винты (1 шт.) левого солнцезащитного козырька в сборе, извлеките левый солнцезащитный козырёк в сборе.
🔧 торцевая головка отвёртки T20 -
Отсоедините разъём жгута проводов левого солнцезащитного козырька в сборе (1 шт.), снимите левый солнцезащитный козырёк в сборе.
Установка 4 шагов
-
Установите левый солнцезащитный козырёк в сборе, подсоедините разъём(1 шт.) жгута проводов левого солнцезащитного козырька в сборе.
-
Установите крепёжный винт (1 шт.) левого солнцезащитного козырька в сборе. M01-82040308 Винт с цилиндрической головкой и внутренним фигурным шестигранником Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 торцевая насадка T20M01-82040308 -
Подсоедините левый солнцезащитный козырёк в сборе к фиксирующему крючку солнцезащитного козырька.
-
Установите декоративную крышку крепёжного крючка левого солнцезащитного козырька в сборе (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт (1 шт.) левого солнцезащитного козырька в сб… | 1.5±0.5 Н·м |
