Нагнетательный вентилятор в сборе.

Воздуховод обдува ног второго ряда · Li L7 2022–2023 · стр. 2834–2835 оригинала
3 шагов снятия3 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже/монтаже не допускайте повреждения элементов салона.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Нагнетательный вентилятор в сборе.

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Регулировка положения сиденья водителя в сборе
  3. Регулировка положения переднего пассажирского сиденья в сборе
  4. Двери багажника на электроприводе книга владельца
  5. Аккумулятор книга владельца
  6. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  7. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  8. Сиденье водителя в сборе, деталь — левый кожух заднего конца направляющей сиденья водителя
  9. Узлы сиденья водителя в сборе — крышка правой стороны заднего конца направляющей водительского сиденья
  10. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, левая сторона
  11. Компонент сиденья переднего пассажира в сборе: крышка переднего конца направляющей, правая сторона
  12. крышка заднего торца направляющей, левая сторона
  13. правый кожух заднего торца направляющей (переднее пассажирское)
  14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
  15. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
  16. левая нижняя облицовочная панель центральной консоли в сборе
  17. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
  18. корпус центральной консоли в сборе
  19. Передняя секция центрального воздуховода обдува лица второго ряда

Снятие 3 шагов

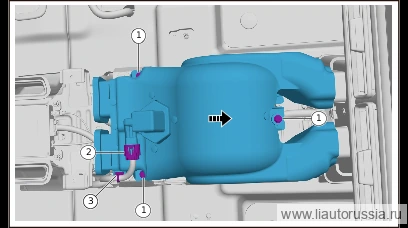

  1. Отсоедините защёлку жгута проводов кузова (1 шт.).

  2. Отсоедините разъём (1 шт.) жгута проводов кузова от нагнетательного вентилятора в сборе.

  3. Выверните крепёжные болты нагнетательного вентилятора в сборе (3 шт.), снимите по направлению стрелки нагнетательный вентилятор в сборе. Используйте

    🔧 головка 10 мм

Установка 3 шагов

  1. Шаг 1

    Установите вентилятор наддува в сборе в направлении, указанном стрелкой, установите крепёжные болты (3 шт.) вентилятора наддува в сборе. Q1860620F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61

  2. Подсоедините разъём жгута проводов кузова (1 шт.).

  3. Установите защёлки (1 шт.) жгута проводов кузова.

Моменты затяжки — сводка

ОперацияМомент
Установите вентилятор наддува в сборе в направлении, указанном стрелко…9±1 Н·м
