Подкрылок правого заднего колеса в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль, чтобы он встал на землю, следя за тем, чтобы в этот момент автомобиль не перемещался.
- Нажмите на экране «Выйти из режима подъёмника» — система автоматически начнёт накачку.
- После завершения накачки автомобиль можно перемещать по мере необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- Колесо в сборе (алюминиевое)
- Задний участок накладки правой задней колёсной арки в сборе
Снятие 5 шагов
-

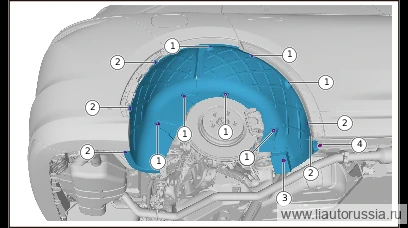

Выверните пластиковые крепёжные гайки (7 шт.) правого заднего подкрылка в сборе.
🔧 головка 11 мм -
Выверните крепёжные винты(5 шт.) подкрылка правого заднего колеса в сборе.
🔧 Торцевая головка-бита T25 -
Демонтируйте фиксирующие защёлки (1 шт.) подкрылка правого заднего колеса в сборе.
-
Выверните фиксирующие болты (1 шт.) подкрылка правого заднего колеса в сборе.
🔧 Торцевая головка 10 мм -
Выверните пластиковые крепёжные гайки (3 шт.) правого заднего подкрылка в сборе, снимите правый задний подкрылок в сборе.
🔧 головка 11 мм
Установка 5 шагов
-
Установите подкрылок правого заднего колеса в сборе, установите пластиковые крепёжные гайки(3 шт.) подкрылка правого заднего колеса в сборе.
🔧 Торцевая головка 11 мм -
Установите пластиковые крепёжные гайки (7 шт.) подкрылка правого заднего колеса в сборе.
🔧 торцевая головка 11 мм -
Установите фиксирующие винты (5 шт.) подкрылка правого заднего колеса в сборе. M01-89274816 Винт самонарезающий с фланцевой головкой и внутренним шестигранником Torx Момент затяжки: 1.5±1 Н·м
⚙︎ 1.5±1 Н·м🔧 Головка-бита T25M01-89274816 -
Установите крепёжные клипсы (1 шт.) правого заднего подкрылка в сборе.
-
Установите крепёжные болты(1 шт.) подкрылка правого заднего колеса в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шлицем TORX в комплекте с пружинной и плоской шайбами Момент затяжки: 6±1 Н·м
⚙︎ 6±1 Н·м🔧 Торцевая головка 10 ммX01-89146620
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите фиксирующие винты (5 шт.) подкрылка правого заднего колеса… | 1.5±1 Н·м |
| Установите крепёжные болты(1 шт.) подкрылка правого заднего колеса в с… | 6±1 Н·м |
