Датчик открывания ногой
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- После завершения установки опустите автомобиль до соприкосновения с полом.
- Не перемещайте автомобиль в этот момент.
- Нажмите на экране «Выйти из режима подъёма», система автоматически начнёт накачку.
- По завершении накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Корпус защиты адсорбера в сборе
Снятие 3 шагов
-

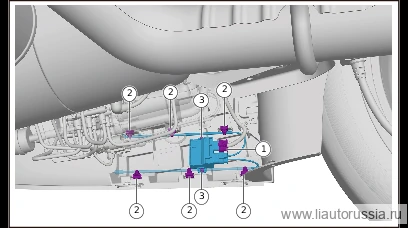

Отсоедините разъём жгута проводов датчика открывания ногой (1 шт.).
-
Отсоедините фиксатор крепления датчика открывания ногой (6 шт.).
-
Выверните крепёжный винт датчика открывания ногой (2 шт.), снимите датчик открывания ногой.
🔧 головка 7 мм
Установка 3 шагов
-
Установите датчик открывания ногой, установите крепёжный болт датчика открывания ногой (2 шт.). M01-89220303 комбинация самонарезающего винта с шестигранной головкой с крестообразным углублением и плоской шайбой Момент затяжки: 1.1±0.1 Н·м
⚙︎ 1.1±0.1 Н·м🔧 головка 7 ммM01-89220303 -
Установите фиксатор крепления датчика открывания ногой (6 шт.).
-
Подсоедините разъём жгута проводов датчика открывания ногой (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите датчик открывания ногой, установите крепёжный болт датчика… | 1.1±0.1 Н·м |
