Спинка одноместного сиденья второго ряда в сборе

Сиденья второго ряда · Li L7 2022–2023 · стр. 3466–3467 оригинала
6 шагов снятия6 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

Примечания

При демонтаже будьте осторожны, не повредите лакокрасочное покрытие.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Спинка одноместного сиденья второго ряда в сборе

Подготовительные работы 9

  1. Двери автомобиля книга владельца
  2. Двери багажника на электроприводе книга владельца
  3. Шторка багажного отделения в сборе
  4. Крышка багажника в сборе
  5. Корпус кронштейна панели багажного отделения
  6. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
  7. Складывание и поднятие спинки сиденья второго ряда
  8. Аккумулятор книга владельца
  9. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе

Снятие 6 шагов

  1. Шаг 1

    Расстыкуйте соединение защёлки ремня безопасности левой стороны второго ряда в сборе со спинкой одноместного сиденья второго ряда в сборе.

  2. Шаг 2

    Отсоедините защёлки фиксатора ремня безопасности второго ряда в сборе, левая сторона, отсоедините разъём фиксатора ремня безопасности второго ряда в сборе, левая сторона.

  3. Выверните крепёжный болт спинки одноместного сиденья второго ряда в сборе (2 шт.).

    🔧 головка-бита T50

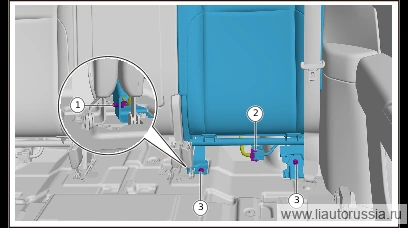

  4. Шаг 4

    Отсоедините фиксатор замка ремня безопасности левой стороны второго ряда в сборе.

  5. Отсоедините разъём жгута проводов спинки одноместного сиденья второго ряда в сборе (1 шт.).

  6. Выверните крепёжные болты спинки одноместного сиденья второго ряда в сборе (2 шт.), снимите спинку одноместного сиденья второго ряда в сборе.

    🔧 торцевая головка с битой T50

Установка 6 шагов

  1. Шаг 1

    Установите спинку одноместного сиденья второго ряда в сборе, установите крепёжный болт спинки одноместного сиденья второго ряда в сборе (2 шт.). X01-89215104 Фланцевый винт с полукруглой головкой и внутренним профилем Torx Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 головка-бита T50X01-89215104

  2. Подсоедините разъём (1 шт.) жгута проводов спинки одноместного сиденья второго ряда в сборе.

  3. Установите фиксатор замка ремня безопасности левой стороны второго ряда в сборе.

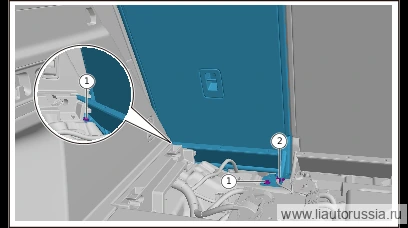

  4. Шаг 4

    Установите крепёжные болты спинки одноместного сиденья второго ряда в сборе (2 шт.). X01-89215104 болт с цилиндрической головкой и фланцем, внутренний шестигранник-звёздочка Момент затяжки: 45±5 Н·м

    ⚙︎ 45±5 Н·м🔧 торцевая головка под биту T50X01-89215104

  5. Подсоедините разъём фиксатора ремня безопасности второго ряда в сборе, левая сторона, установите защёлки фиксатора ремня безопасности второго ряда в сборе, левая сторона.

  6. Шаг 6

    Установите ремень безопасности второго ряда (левая сторона) в сборе.

Моменты затяжки — сводка

ОперацияМомент
Установите спинку одноместного сиденья второго ряда в сборе, установит…45±5 Н·м
Установите крепёжные болты спинки одноместного сиденья второго ряда в…45±5 Н·м
