Шумоизоляционный мат сиденья второго ряда

Подготовительные работы 34

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Подъём и опускание автомобиля
6. Защита топливного бака
7. Шторка багажного отделения в сборе
8. Крышка багажника в сборе
9. Корпус кронштейна панели багажного отделения
10. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
11. Складывание и поднятие спинки сиденья второго ряда
12. спинка одноместного сиденья второго ряда в сборе
13. Фиксатор ремня безопасности правой стороны второго ряда в сборе
14. Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. вентиляционная решётка левой задней боковины в сборе
18. крышка вещевого ящика левой задней боковины в сборе
19. Защитная крышка багажника
20. Ящик для инструмента в багажнике
21. облицовочная панель порога задней двери в сборе
22. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
23. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
24. облицовка левой задней боковины в сборе
25. монтажный кронштейн внутренней облицовки левой задней боковины в сборе
26. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
27. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
28. вентиляционная решётка правой задней боковины в сборе
29. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
30. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
31. облицовка правой задней боковины в сборе
32. Рукоятка аварийного троса зарядной розетки
33. монтажный кронштейн облицовки правой задней боковины в сборе
34. Сабвуфер

Снятие 9 шагов

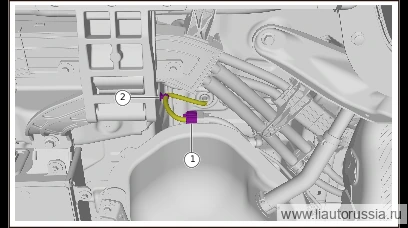

1.

   1

   Отсоедините разъём жгута проводов топливного бака в сборе (1 шт.).
2. 2

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов кузова в сборе.

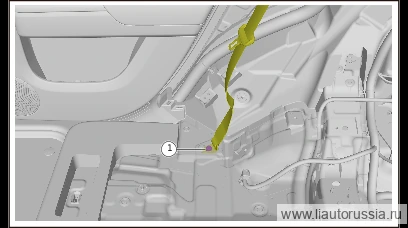

3.

   3

   Выверните крепёжный болт ремня безопасности правой стороны второго ряда в сборе (1 шт.), отсоедините ремень безопасности правой стороны второго ряда в сборе.

   🔧 головка Внимание: крепёжный болт ремня безопасности X03-56020624 является деталью одноразового использования, после каждого снятия/установки необходимо заменять его новой деталью 14 ммX03-56020624одноразовая деталь

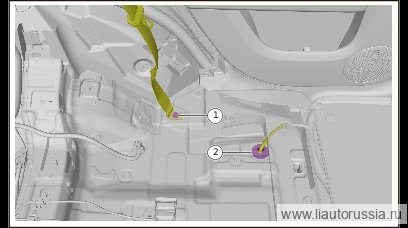

4.

   4

   Выверните крепёжный болт (1 шт.) ремня безопасности левой стороны второго ряда в сборе, отсоедините ремень безопасности левой стороны второго ряда в сборе.

   🔧 Головка Внимание: X03-56020624 крепёжный болт ремня безопасности является деталью одноразового использования, при каждой разборке/сборке необходимо заменять на новую деталь 14 ммX03-56020624одноразовая деталь
5. 5

   Отсоедините резиновую заглушку жгута проводов кузова в сборе от кузова.

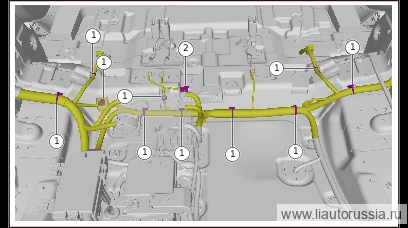

6.

   6

   Отсоедините фиксирующую защёлку (10 шт.) жгута проводов кузова в сборе.
7. 7

   Отсоедините разъём (1 шт.) жгута проводов низкочастотной антенны салона.

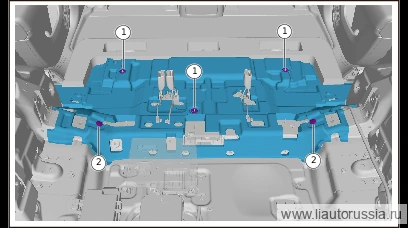

8.

   8

   Выверните гайку рессоры шумоизоляционного мата сиденья второго ряда (3 шт.).
9. 9

   Отсоедините фиксирующую защёлку (2 шт.) шумоизоляционного мата сиденья второго ряда, снимите шумоизоляционный мат сиденья второго ряда.

Установка 9 шагов

1.

   1

   Установите шумоизоляционный мат сиденья второго ряда, установите гайку пластинчатой пружины шумоизоляционного мата сиденья второго ряда (3 шт.).
2. 2

   Установите фиксирующую защёлку (2 шт.) шумоизоляционного мата сиденья второго ряда.

3.

   3

   Установите фиксатор крепления жгута проводов кузова в сборе (10 шт.).
4. 4

   Подсоедините разъём жгута проводов низкочастотной антенны салона (1 шт.).

5.

   5

   Установите ремень безопасности левой стороны второго ряда в сборе, установите крепёжный болт ремня безопасности левой стороны второго ряда в сборе. X03-56020624 Крепёжный болт ремня безопасности Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Примечание: X03-56020624 крепёжный болт ремня безопасности — одноразовая деталь, при каждом демонтаже/монтаже необходимо заменять на новую деталь 14 ммX03-56020624одноразовая деталь
6. 6

   Установите резиновую заглушку соединения жгута проводов кузова в сборе с кузовом.

7.

   7

   Установите ремень безопасности правой стороны второго ряда в сборе, установите крепёжный болт ремня безопасности правой стороны второго ряда в сборе. X03-56020624 Крепёжный болт ремня безопасности Момент затяжки: 45±5 Н·м

   ⚙︎ 45±5 Н·м🔧 головка Внимание: крепёжный болт ремня безопасности X03-56020624 является деталью одноразового использования, после каждого снятия/установки необходимо заменять его новой деталью 14 ммX03-56020624одноразовая деталь

8.

   8

   Подсоедините разъём жгута проводов топливного бака в сборе (1 шт.).
9. 9

   Установите фиксатор крепления жгута проводов кузова в сборе (1 шт.).

Моменты затяжки — сводка
