Теплоизоляционная накладка щита передка
Теплозащитные экраны · Li L7 2022–2023 · стр. 2661–2663 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во избежание получения ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при не остывших приводном электродвигателе и радиаторе, система охлаждения выпустит горячую жидкость и пар под высоким давлением.
- При нагреве охлаждающей жидкости образуется пар, следует избегать вдыхания таких паров.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или незамедлительно обратиться за медицинской помощью.
- Если система электропитания автомобиля не отключена, электровентилятор может включиться в любой момент, категорически запрещается протягивать руки в зону вращения вентилятора.
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Для защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- При снятии хомутов крепления водяных шлангов обязательно используйте клещи для водяных шлангов, применение других инструментов запрещено, иначе это повредит хомут и нарушит уплотнение.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, перед отсоединением водяного шланга необходимо закрыть разъём защитным колпачком.
- После расстыковки трубопроводов системы кондиционирования необходимо установить уплотнительные заглушки в местах соединений, чтобы предотвратить попадание посторонних предметов в систему кондиционирования.
- При установке трубопроводов системы кондиционирования необходимо заменить уплотнительное кольцо на новое и зафиксировать шланг хомутом, чтобы уменьшить излишний расход охлаждающей жидкости.
- При демонтаже переднего узла HVAC необходимо принять соответствующие меры защиты для оберточного поролона в нижней части воздушного короба узла HVAC, чтобы избежать его повреждения (оберточный поролон предназначен для предотвращения стекания конденсата из воздушного короба).
Подготовительные работы 71
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Подъём и опускание автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- Решётка воздуховода обдува ног второго ряда (правая сторона)
- Коврик салона, переднее пассажирское сиденье
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- облицовка верхней части правой стойки А в сборе
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- бокс для телефона центральной консоли в сборе
- Снятие и установка узла корпуса центральной консоли в сборе
- Коврик пола переднего пассажирского места в сборе
- Коврик водительского сиденья в сборе
- Воздуховод обдува ног второго ряда, правый передний, передней системы кондиционирования
- Воздуховод обдува ног второго ряда, передний левый, система кондиционирования
- верхний кожух рулевой колонки в сборе
- Подушка безопасности водителя
- Рулевое колесо в сборе
- нижний кожух рулевой колонки в сборе
- Комбинированный переключатель в сборе
- сервисная крышка дисплея в сборе.
- HMI-экран центральной консоли в сборе
- крышка центрального динамика в сборе
- Центральный динамик
- Центральный высокочастотный динамик
- облицовка верхней части левой стойки A в сборе
- облицовка нижней части левой стойки A в сборе.
- Рукоятка внутренней рукоятки замка капота
- Монтажное основание внутренней ручки замка капота
- левый нижний ящик для хранения панели приборов в сборе
- левая нижняя защитная панель панели приборов.
- Передний контроллер кузова в сборе
- бардачок в сборе
- центральная нижняя защитная панель в сборе
- правая боковая крышка панели приборов
- Антенна 5G
- корпус панели приборов в сборе.
- Компоненты узла HVAC-Воздуховод обдува ног водителя
- Устройство HUD (проекционный дисплей)
- Правый нижний монтажный кронштейн поперечной балки панели приборов.
- Открытие и закрытие капота
- Декоративный колпачок
- Основной рычаг щётки стеклоочистителя в сборе
- Дополнительный рычаг щётки стеклоочистителя в сборе
- Передняя защита моторного отсека
- Задний уплотнитель моторного отсека
- Левый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Правый уплотнитель моторного отсека
- Правая защита моторного отсека в сборе
- Облицовочная панель вентиляции переднего щита в сборе
- Левый водосточный патрубок вентиляционной облицовки переднего щита
- Верхний узел второй защитной стенки в сборе
- Поперечная балка панели приборов в сборе.
- Медиацентр HMI
- Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
- Откачка и заправка хладагента
- Блок HVAC в сборе (передний)
- педаль тормоза в сборе
- педаль электронного акселератора в сборе
Снятие 1 шагов
-

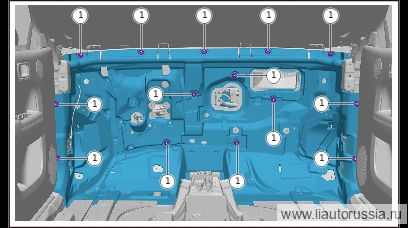

Выверните гайку-барашек крепления теплозащиты передней панели кузова (14 шт.), снимите теплозащиту передней панели кузова.
Установка 1 шагов
-
Установите теплозащитную накладку щитка передка, установите гайку пружинной пластины крепления теплозащитной накладки щитка передка (14 шт.).
