Передний контроллер кузова в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже и установке переднего контроллера кузова в сборе обращайтесь с ним осторожно, не допускайте ударов и падения контроллера в сборе, чтобы не повредить электронные компоненты внутри контроллера в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 6
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Двери автомобиля книга владельца
- левая защитная панель ножного пространства в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
Снятие 3 шагов
-
Отсоедините фиксатор жгута проводов переднего контроллера кузова в сборе (3 шт.).
-

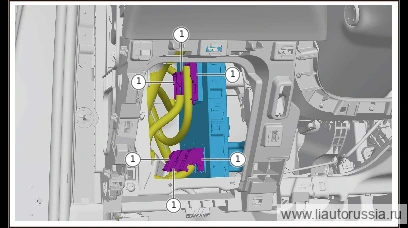

Отсоедините разъём жгута проводов переднего контроллера кузова в сборе (6 шт.).
-

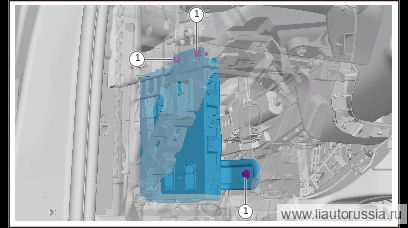

Выверните крепёжные болты переднего контроллера кузова в сборе (3 шт.), снимите передний контроллер кузова в сборе.
🔧 головка 8 мм
Установка 3 шагов
-
Установите передний контроллер кузова в сборе, установите крепёжные болты переднего контроллера кузова в сборе (3 шт.). Q1840616F36 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840616F36 -
Подсоедините разъём жгута проводов переднего контроллера кузова в сборе (6 шт.).
-
Установите фиксатор жгута проводов переднего контроллера кузова в сборе (3 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний контроллер кузова в сборе, установите крепёжные бо… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены и сопоставления блока управления передней частью кузова
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
