Нижняя левая защитная панель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- левая боковая крышка панели приборов
Снятие 3 шагов
-

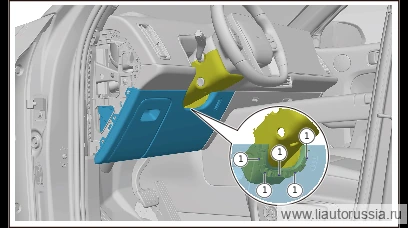

Отсоедините соединение фиксатора(5 шт.) нижнего защитного кожуха рулевой колонки в сборе с левой нижней защитной панелью в сборе.
-

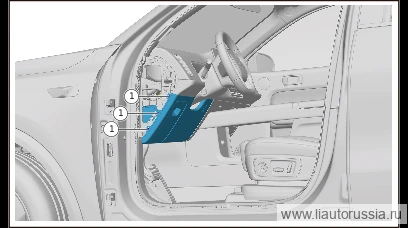

Отсоедините соединение левой нижней защитной панели в сборе с корпусом панели приборов в сборе в точке крепления (3 шт.), подденьте и извлеките левую нижнюю защитную панель в сборе.
Примечание. При демонтаже следите за длиной жгута проводов датчика температуры в салоне во избежание повреждения. -
Расстыкуйте соединение датчика температуры салона с нижней левой защитной панелью в сборе, снимите нижнюю левую защитную панель в сборе.
Установка 3 шагов
-

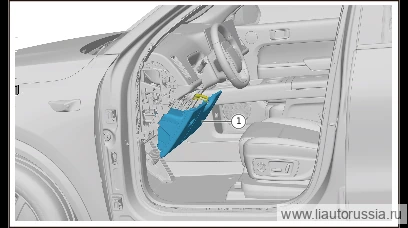

Подсоедините датчик температуры салона к левой нижней защитной панели в сборе.
-
Установите левую нижнюю защитную панель в сборе и защёлкните её в точке крепления(3 шт.) корпуса панели приборов в сборе.
-
Подсоедините фиксатор (5 шт.) нижнего защитного кожуха рулевой колонки в сборе к левой нижней защитной панели в сборе.
