Нижний кожух рулевой колонки в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
- При демонтаже/монтаже не допускайте повреждения элементов салона.
- Перед демонтажем/монтажем компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отсоединена, и выждите 15 минут перед началом работ.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 9
- Двери автомобиля книга владельца
- Переместите сиденье водителя в сборе назад до упора
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подушка безопасности водителя
- Рулевое колесо в сборе
- левая боковая крышка панели приборов
- нижняя левая защитная панель в сборе
- верхний кожух рулевой колонки в сборе
Снятие 3 шагов
-

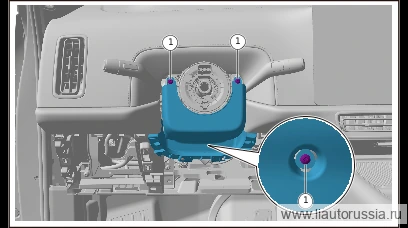

Выверните крепёжные винты нижнего кожуха рулевой колонки в сборе (3 шт.), снимите нижний кожух рулевой колонки в сборе.
🔧 крестовая отвёртка -

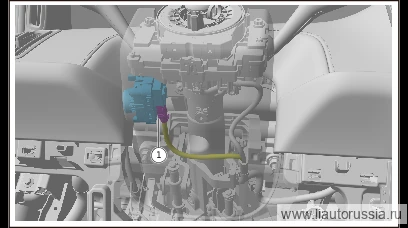

Отсоедините разъём(1 шт.) жгута проводов блока выключателя регулировки рулевого колеса в сборе, снимите нижний защитный кожух рулевой колонки в сборе.
-
Отсоедините крепёжный фиксатор выключателя регулировки рулевого колеса в сборе (4 шт.), снимите выключатель регулировки рулевого колеса в сборе.
Установка 3 шагов
-
Установите выключатель регулировки рулевого колеса в сборе, убедитесь, что фиксирующая защёлка (4 шт.) установлена в правильное положение.
-
Установите нижний кожух рулевой колонки в сборе, подсоедините разъём жгута проводов выключателя регулировки рулевого колеса в сборе (1 шт.).
-
Установите нижний кожух рулевой колонки в сборе, установите крепёжный винт (3 шт.) нижнего кожуха рулевой колонки в сборе. Q2734216F38 самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1,5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите нижний кожух рулевой колонки в сборе, установите крепёжный… | 1.5±0.5 Н·м |
