Подушка безопасности водителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Перед демонтажем/монтажом компонентов подушки безопасности необходимо выполнить процедуру отключения низковольтного питания: убедитесь, что отрицательная клемма аккумуляторной батареи 12В отключена, выдержите 15 минут, после чего приступайте к работе.
- Для подсоединения разъёма подушки безопасности необходимо приподнять фиксатор, установить разъём жгута проводов, затем вдавить фиксатор в разъём жгута проводов; после завершения установки убедитесь, что фиксатор полностью вдавлен.
- При снятии и установке не допускайте повреждения элементов внутренней отделки.
- При демонтаже разъёма жгута проводов преднатяжителя ремня безопасности вставьте в прорезь шлицевую отвёртку, обмотанную изолентой, поддейте фиксатор и снимите разъём жгута проводов.
- При перемещении неактивированной подушки безопасности обязательно следите за тем, чтобы отверстие подушки безопасности было направлено наружу от тела, нельзя браться за провода или разъём в нижней части подушки безопасности.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
Снятие 3 шагов
-

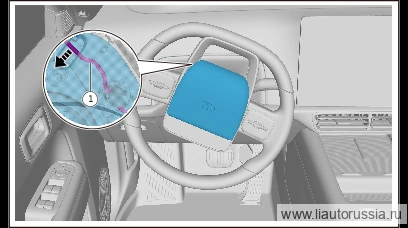

Поверните рулевое колесо в подходящее положение, с помощью шлицевой отвёртки в направлении стрелки сдвиньте фиксирующую скобу (1 шт.) подушки безопасности водителя до тех пор, пока одна сторона подушки безопасности не высвободится.
-

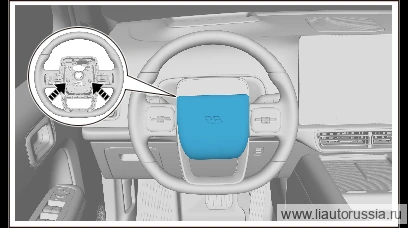

Поверните рулевое колесо в подходящее положение, с помощью шлицевой отвёртки в направлении стрелки сдвиньте фиксирующую скобу (1 шт.) подушки безопасности водителя до тех пор, пока одна сторона подушки безопасности не высвободится.
-

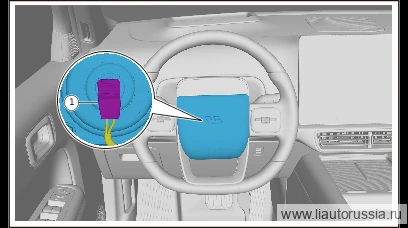

Отсоедините разъём жгута проводов подушки безопасности водителя (1 шт.), снимите подушку безопасности водителя.
Установка 2 шагов
-
Подсоедините разъём жгута проводов (1 шт.) подушки безопасности водителя.
-
Установите подушку безопасности водителя нажатием вниз.
Примечание. После завершения установки проверьте, полностью ли зафиксировано стопорное кольцо подушки безопасности водителя.
