Антенна 5G

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Крышка багажника в сборе
6. Крышка смотрового люка аккумуляторной батареи
7. Аккумулятор книга владельца
8. левая защитная панель ножного пространства в сборе
9. левая боковая крышка панели приборов
10. нижняя левая защитная панель в сборе
11. левый дефлектор вентиляции в сборе
12. крышка HUD в сборе.
13. облицовка верхней части левой стойки A в сборе
14. Подушка безопасности водителя
15. Рулевое колесо в сборе
16. верхний кожух рулевой колонки в сборе
17. нижний кожух рулевой колонки в сборе
18. Комбинированный переключатель в сборе
19. центральный дефлектор в сборе
20. сервисная крышка дисплея в сборе.
21. HMI-экран центральной консоли в сборе
22. крышка центрального динамика в сборе
23. Центральный динамик
24. Центральный высокочастотный динамик
25. облицовка верхней части правой стойки А в сборе
26. правый дефлектор в сборе
27. правая боковая крышка панели приборов
28. правая защитная панель в ногах в сборе
29. плафон освещения перчаточного ящика
30. левая нижняя облицовочная панель центральной консоли в сборе
31. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
32. бокс для телефона центральной консоли в сборе
33. корпус панели приборов в сборе.

Снятие 2 шагов

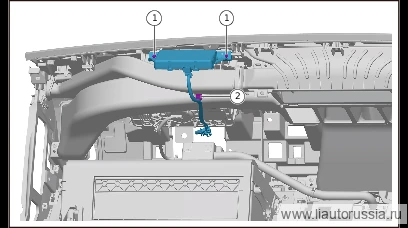

1.

   1

   Отсоедините фиксатор антенны 5G (1 шт.).
2. 2

   Выверните крепёжный винт антенны 5G (2 шт.), снимите антенну 5G.

   🔧 крестовая отвёртка

Установка 2 шагов

1.

   1

   Установите антенну 5G, установите крепёжный винт антенны 5G (2 шт.). Q2734213F36Саморез с крестообразным шлицем и увеличенной полукруглой головкой Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734213F36
2. 2

   Установите фиксирующие защёлки (1 шт.) антенны 5G.

Моменты затяжки — сводка
