Центральный динамик
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- крышка центрального динамика в сборе
Снятие 3 шагов
-

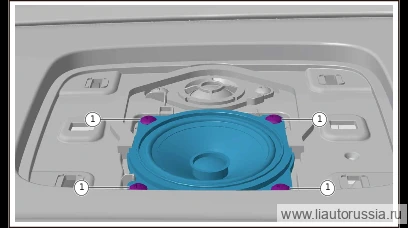

Выверните крепёжный винт центрального динамика (4 шт.), снимите центральный динамик.
🔧 крестовая отвёртка -
Отсоедините разъём жгута проводов центрального динамика (1 шт.).
-
Снимите центральный динамик.
Установка 3 шагов
-
Установите центральный динамик.
-
Подсоедините разъём жгута проводов центрального динамика (1 шт.).
-
Установите крепёжный винт центрального динамика (4 шт.). Q2734216F38 Самонарезающий винт с крестообразным шлицем и цилиндрической головкой Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёрткаQ2734216F38
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт центрального динамика (4 шт.). Q2734216F38 С… | 1.5±0.5 Н·м |
