Правая защитная панель в ногах в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 4
- Двери автомобиля книга владельца
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- фонарь подсветки ног переднего ряда справа
Снятие 3 шагов
-

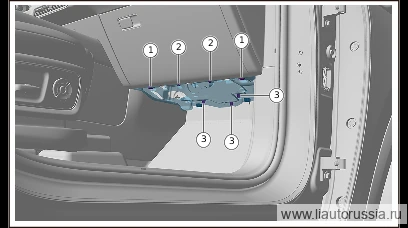

Снимите кнопочный фиксатор (2 шт.) защитной панели под ноги правой стороны в сборе.
-
Выверните крепёжные саморезы (2 шт.) правой нижней защитной панели в зоне ног в сборе.
-
Отсоедините фиксатор (3 шт.) жгута проводов панели приборов, снимите правую защитную панель в ногах в сборе.
🔧 крестовая отвёртка
Установка 3 шагов
-
Установите правую защитную панель в ножной области в сборе, установите фиксирующую защёлку (3 шт.) жгута проводов панели приборов.
-
Установите крепёжные винты (2 шт.) защитной панели под ноги правой стороны в сборе. Комплект: саморез с крестообразным шлицем, цилиндрической головкой и плоская шайба Q221B4216F38 Момент затяжки: 1.5±0.5 Н·м
⚙︎ 1.5±0.5 Н·м🔧 крестовая отвёртка -
Установите защёлки типа «папа-мама» (2 шт.) правой нижней защитной панели в зоне ног в сборе.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные винты (2 шт.) защитной панели под ноги правой сто… | 1.5±0.5 Н·м |
